SOLIDWORKS Routing進階篇——管道設計技巧分享
SOLIDWORKS Routing模塊是一個非常方便且實用的功能，尤其是對于電力、管道、管筒的步路。我們已經分享過很多關于SOLIDWORKS Routing功能的技術文章，那么我們將為大家提供三種技巧，幫助使用者更好的使用SOLIDWORKS Routing來工作。
一、線路特定模板
線路特定模板的必要性：

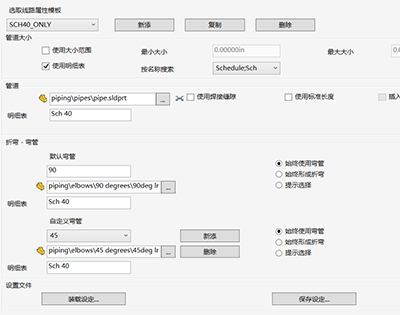

線路特定模板被創建用于預定義一個管道的詳細信息、尺寸大小，或者選擇彎管。選擇并且被用于【線路屬性】對話框中，如下圖所示。
二、另一種步路方式——沿幾何體步路
很多時候，管道線路的走勢是沿著某些參考的面，如地面或者設備的鋼結構；這個時候的管道布線其實還有另一種方法，即—沿幾何體步路：

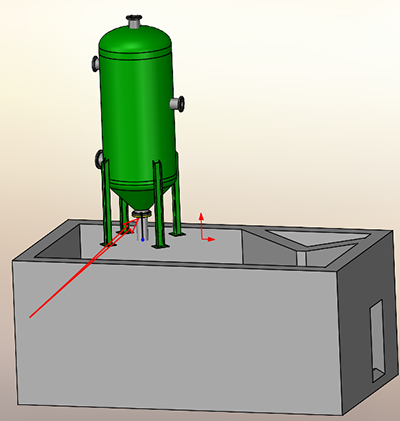

1、通過添加法蘭新建一條線路

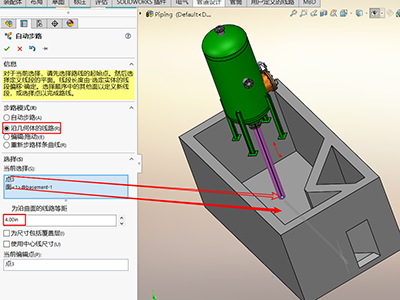

2、開始“自動步路”，選擇將要延伸的連接點與相應的面，指定兩者之間的偏移距離。即可完成線路的布置。

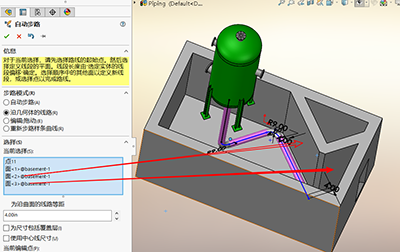

3、以同樣的方式選擇不同的參考平面，完成其他線路的布置。

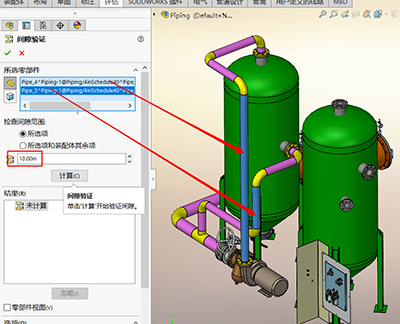

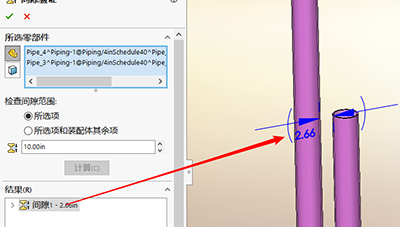

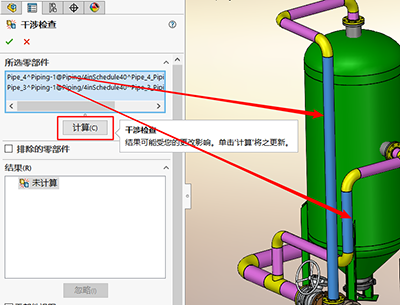

三、間隙驗證與干涉檢查
在多條管道設計的工作中，有在管道密集處，軟件自動布置出來的線路時可能會有肉眼難以發現的管道之間的干涉；或者由于特殊要求，管道之間的距離不得小于一定的值。
這個時候就需要我們使用相應的工具對管道之間進行檢查，以來判斷是否符合我們的設計要求。
總結：（本次分享屬于進階篇的分享，不涉及具體的操作，只涉及技巧的分享）使用SOLIDWORKS Routing可以幫助使用者快速完成線路的布置，本次分享我們?yōu)榇蠹姨峁┝巳N技巧，來幫助使用者更好的使用SOLIDWORKS Routing完成其管道設計的工作。
