SOLIDWORKS軟件在草圖繪制時的定義狀態

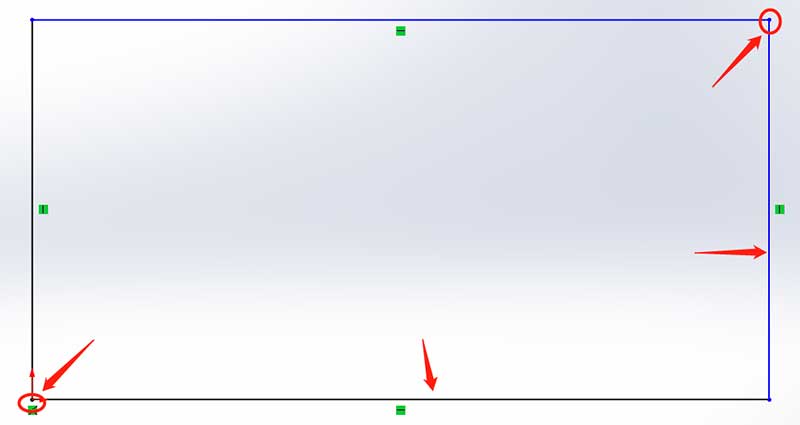

SOLIDWORKS繪制草圖的定義狀態有多種，按是否報錯區分，如下：
1、正常狀態：欠定義、完全定義；
2、錯誤狀態的：過定義、懸空、無解；
完全定義草圖好處很多，例如：
1、完全定義了草圖線段互相之間的幾何關系，尺寸關系，當尺寸發生變化時，草圖的幾何關系不會被破壞，也就是矩形不會尺寸變化后變成了梯形（除非本身修改意圖就是變成梯形，這也同樣可以做到）；
2、完全定義后，草圖更穩定，運算時間更快，建模時每次更改特征時，軟件會自上而下重建所有特征，因此，報錯、未定義的草圖會提升重建時間；
3、完全定義后，草圖可以獲得明確指定的“名稱”，后續參數化才可以實現；
SOLIDWORKS草圖繪制時完全定義草圖的方法有2種：
1、手動，使用智能尺寸標注、定義草圖的幾何關系，該方法可以把設計意圖深入融匯到尺寸標注中去，準確控制產品尺寸修改的方向和互相關聯程度；

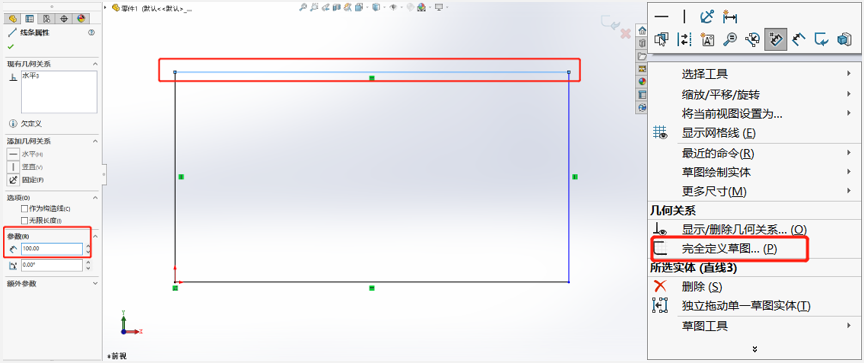

2、自動，如下圖，繪制完草圖后，屬性管理器中可以定義線長，右鍵后使用完全定義草圖，系統會自動運算尺寸鏈并完成標注；
