SOLIDWORKS零件建模中命令的使用規范
1)SOLIDWORKS基本命令＞高級命令＞專門特征命令
能用基本命令完成的建模就不要使用高級命令，專門特征命令盡量不用。
基本命令有：拉伸、旋轉、拉伸切除、旋轉切除、異型孔向?qū)А⒌菇?、圓角、鏡像、陣列等。
高級命令有：放樣、掃描、包覆、布爾組合、扣合特征等。
專門特征命令有：圓頂、特型、彎曲、變形、壓凹、曲面命令組等。
注解：命令選擇要參考設計意圖和設計規范，也要考慮設計分析的需求。
Simulation鏈接：零件建模中命令使用，要簡單易懂，莫要追求高級功能而使模型過于復雜，在有限元分析的合格模型中，功能越是靠近基本命令，越是有利于數據計算的準確。
2)SOLIDWORKS拉伸與旋轉中不使用“輪廓”選項。即每個拉伸、旋轉中的草圖。
3)SOLIDWORKS使用“放樣”截面和結束約束來做全局性的形狀修改。
4)SOLIDWORKS在“放樣”特征中不要用“引導線”過分推進放樣的形狀。
注解：引導線主要用于扭曲和微調。
5)SOLIDWORKS“放樣”中心線不要與“放樣”輪廓草圖相交。
6)SOLIDWORKS“掃描”應以簡單掃描為主。
注解：掃描生成模型的運算速度要比掃描切除的運算速度慢。
7)SOLIDWORKS圓角的運用
圓角應該是最后一個應用到模型的特征，對結構或零件整體形狀有影響的大圓角可以在稍早的時候應用。
建模中要先完成大圓角，再完成小圓角。
Simulation鏈接：有限元分析中不能將圓角特征列入分析模型中去，除了一些特定分析圓角的算例，大多數模型處理情況是要忽略或者隱藏圓角特征，那么圓角特征出現的越晚，越不容易破壞整體模型架構。
8)SOLIDWORKS陣列與鏡向在特征和裝配體中有很強大的功能。
注解：盡量少使用隨形陣列。
9)SOLIDWORKS建模順序
建模要按照一定的順序，在樹形結構樹上要遵行由外而內，由大到小，先主后次。
10)SOLIDWORKS陣列的使用要考慮到裝配體的情況。
設計意圖參考下的裝配體，陣列使用在零件中要考慮裝配體參考，在裝配體中要考慮約束和干涉。
11)SOLIDWORKS鏡像特征
具有鏡像關系的特征須使用鏡像創建，并須用備注注明鏡像基準面。
12)SOLIDWORKS文件夾的應用
可將相同、相似和具有緊密關聯性的特征在特征樹中組成文件夾，并按功能命名。命名中需要包括功能特征的識別名稱方便尋找，還可以根據先后順序增加數列序號。
13)SOLIDWORKS孔特征
孔特征應由異型孔向?qū)е苯赢a(chǎn)生。其中包括沉孔、簡單直孔和各種螺紋孔，螺紋孔應有裝飾螺紋線。對于不要求精度的穿透孔或直徑大于26mm的直孔，則可以通過拉伸切除進行生成，此類操作需要保證工程圖投影的準確性。
14)SOLIDWORKS對稱特征
標準模型的對稱可以在草圖里完成，一些關于多實體的對稱要在零件中使用【鏡像】功能來完成。
Simulation鏈接：零件建模中，要考慮現實零件的分類結構，若零件采用多實體應準確與現實安裝的零件數對應，比如對稱特征實際產生的如果是兩個零件，那么應當應用裝配體的方法去處理。
15)SOLIDWORKS公差標注
傳統意義上形位公差標注于三維模型中，尺寸公差標注于草圖中。
16)SOLIDWORKS零件焊接
焊接件的設計中，如果在模型中沒有對焊縫的特殊要求，可統一在工程圖中添加，以方便選擇標注樣式。
17)SOLIDWORKS配置的使用

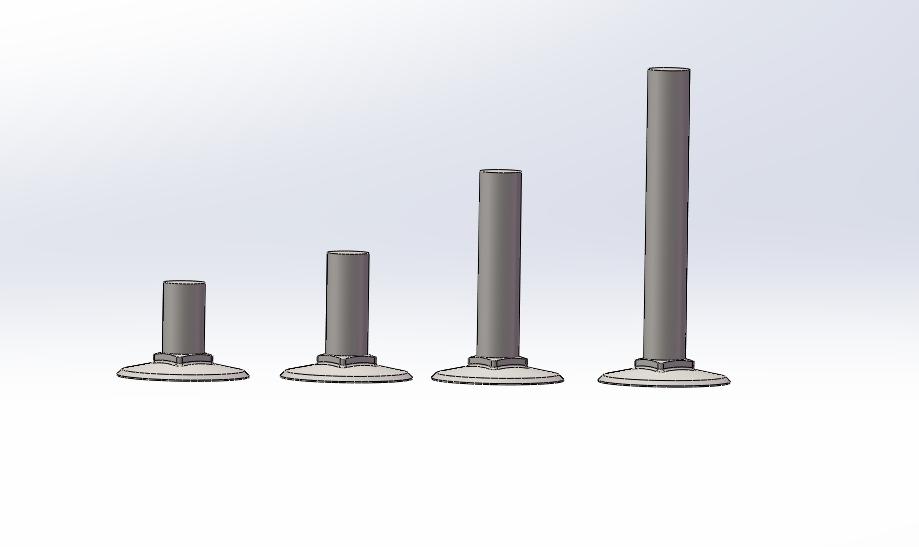

由于PDM要求，除標準件外，配置只能用于表現同一零件的不同狀態，如彈簧的自由狀態和壓縮狀態。彈簧的壓縮狀態是要在裝配體中使用，所以應在此配置的名稱后寫有“裝配體狀態”的字樣。對于尺寸單元一致，尺寸大小不同的部件，可以根據關鍵尺寸定義不同配置來完成系列零件的設計。
