SOLIDWORKS Electrical 2023新功能-電氣設計新功能
SOLIDWORKS 2023新版本已經與大家見面，今天微辰三維與大家分享SOLIDWORKS Electrical 2023新功能，讓我們先一起來看看視頻——
點擊觀看SOLIDWORKS Electrical 2023新功能
電氣工程師在完成電氣原理圖設計的同時，還需要頻繁地修改、導出各報表，使得大量時間浪費在重復性的手動工作上。即便如此，也無法保證完全準確無誤；電氣設計部門和機械設計部門雖然在設計同一產品，但不同部門之間互相獨立的設計工具使協同變得困難。那么如何提高電氣工程師的設計效率？如何在協同中完成設計？
SOLIDWORKS Electrical為電氣工程師提供更高的效率更準確的電氣原理圖設計的解決方案。同時，還提供多用戶協作設計，使機械設計和電氣設計得以在同一平臺內進行。電氣工程師在二維圖紙中的電氣設計，可以在機械工程師的三維空間結構中進行模擬布局，自動布線，計算線長，真正實現機電一體協同設計。
現在，SOLIDWORKS Electrical 2023全新升級，為用戶帶來全新體驗。

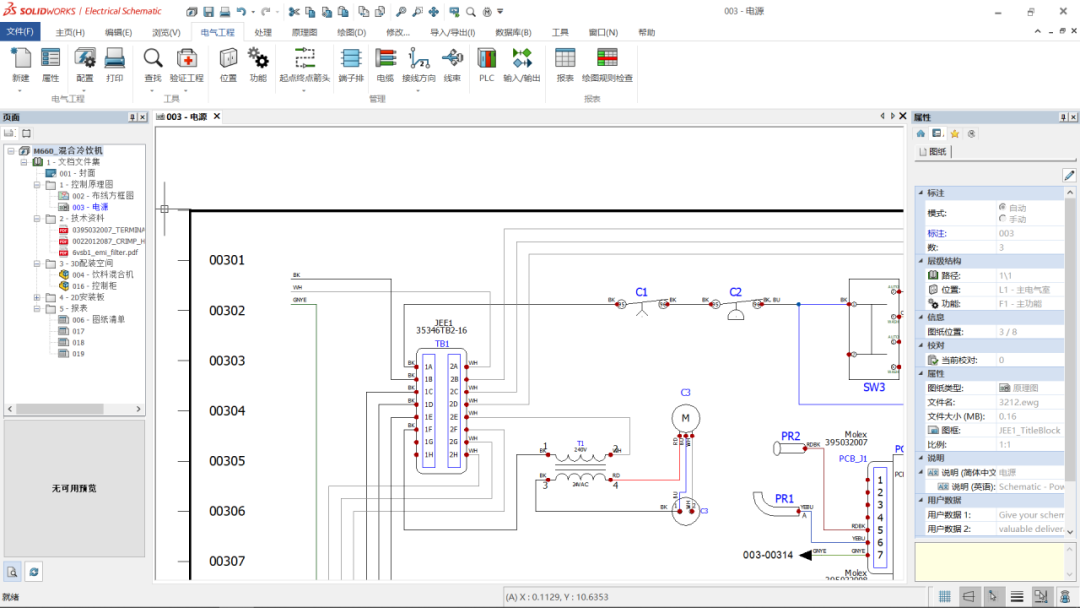

SOLIDWORKS Electrical 2023中，我們允許項目中預留開口式電線，這些電線的連接信息及長度將完整的體現在連接報表中。

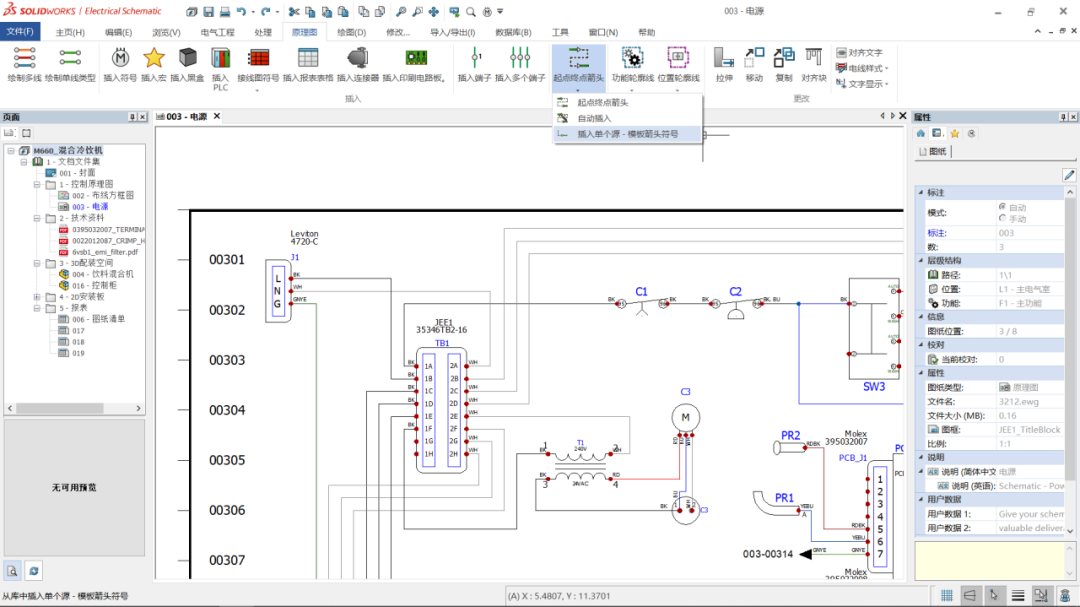

我們將更加方便地添加起點終點箭頭符號，并可以自由的命名，通過名字進行關聯，即使通過手動關聯的起點終點符號，也可以在設計過程中添加名稱，讓設計更加方便快捷。

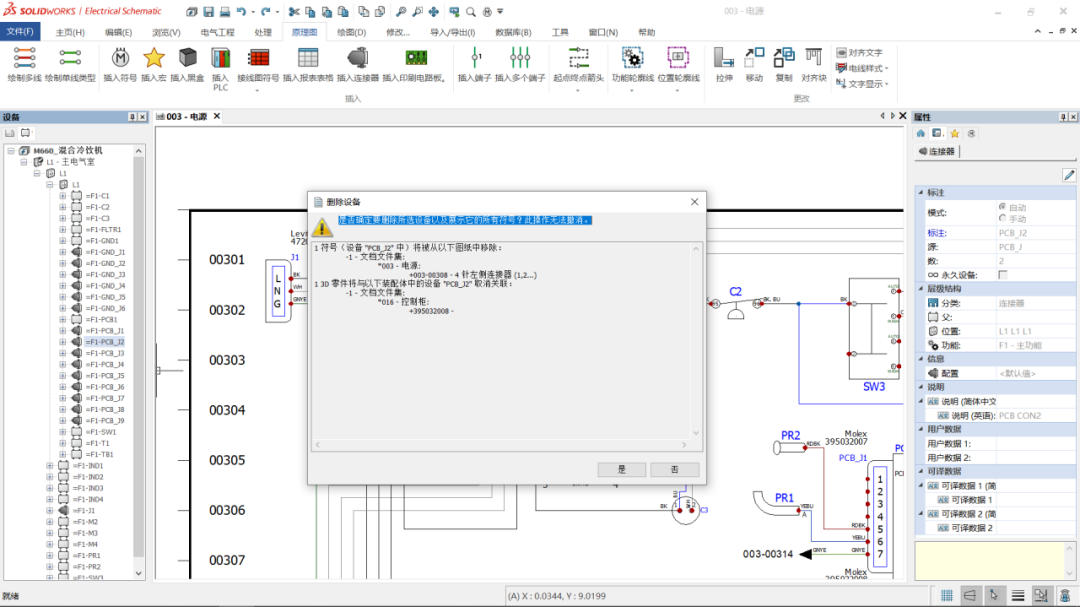

一鍵刪除設備讓設計更加輕松，我們刪除設備不再需要搜尋設備使用的所有位置，僅僅需要從設備管理器中一鍵刪除，并提示設備在原理圖中使用的狀態。

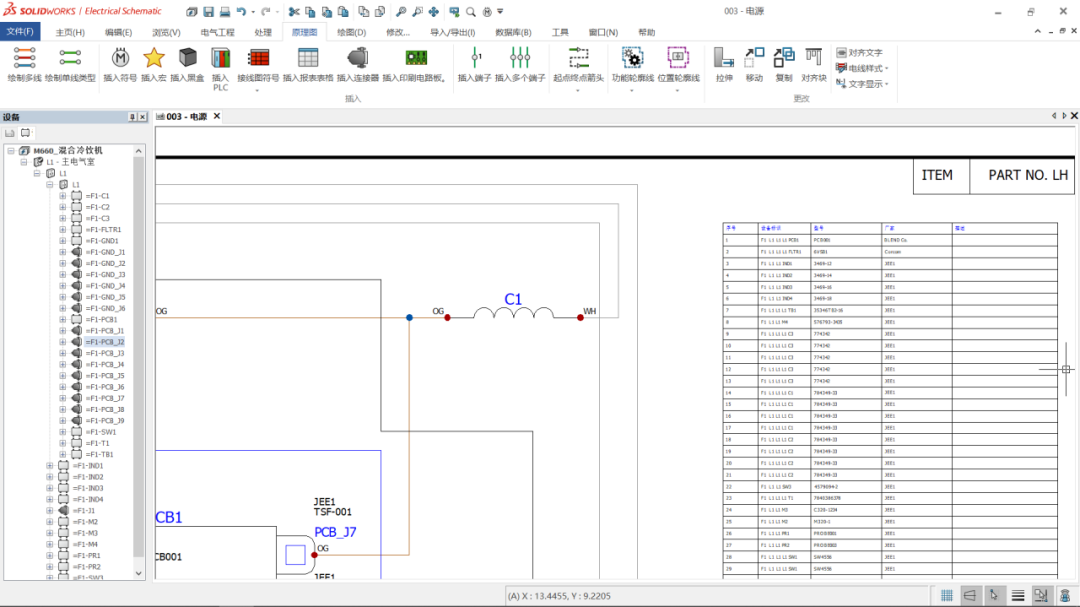

在SOLIDWORKS Electrical 2023中，增加了嵌入式報表，我們不但可以在原理圖中插入原理圖的統計列表，還可以在安裝板圖中插入箱柜清單，滿足不同設計需求。

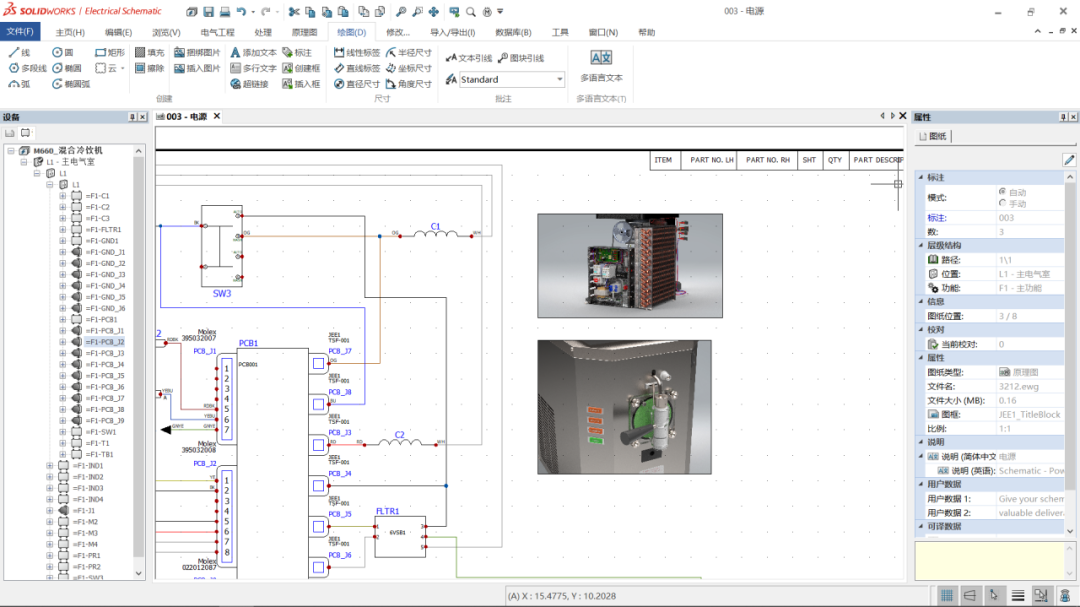

新功能支持多種圖片格式（PNG、JPG和TIFF），這樣就不需要先將圖像轉換為位圖而降低很多分辨率。

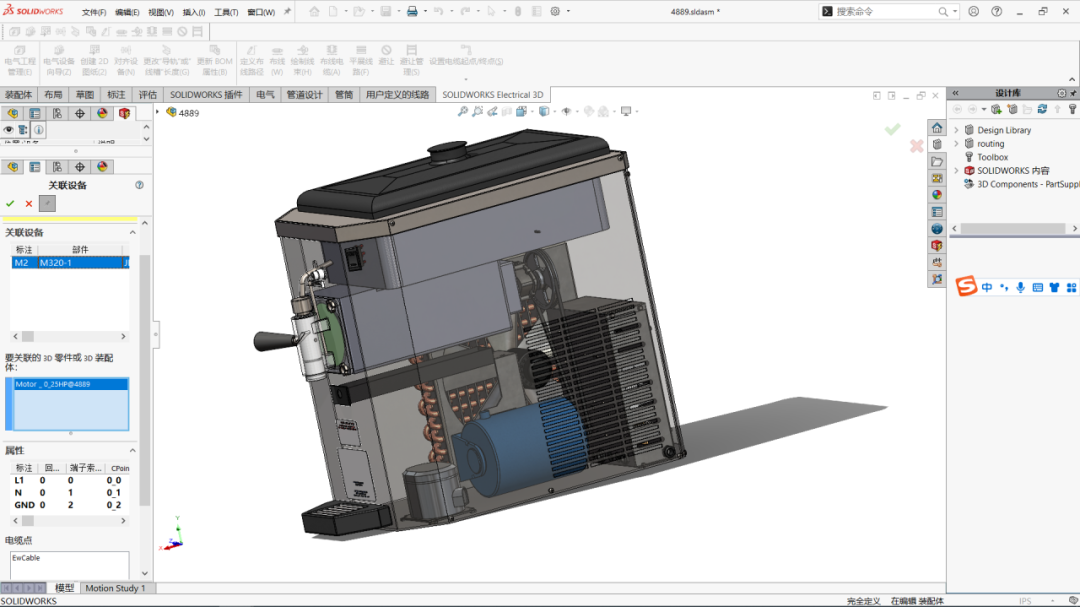

SOLIDWORKS Electrical 3D中，電氣設備管理器進行了增強，顯示隱藏設備時，我們可以展開和折疊，已關聯和未關聯設備圖標變得更加智能。關聯設備時，不但可以在一個窗口進行多個設備關聯，還可以看到更多的設備屬性，讓關聯更加便捷。同時，2D的數據可以自動傳輸?shù)?D模型中，特別是有些參數，例如質量參數，這讓我們輕松得出整個設備的重量。
SOLIDWORKS Electrical 2023 再次為用戶帶來了更高的設計效率體驗，并增加了更多本地化的功能。
