使用引人注目的圖形化渲染作品可以更有效地分享您的創意，SOLIDWORKS Visualize為從您的 CAD 模型創建令人難以置信的渲染作品設定了高標準，SOLIDWORKS Visualize 2023 可以更快速地創建這些渲染作品，整個過程變得更加簡單！

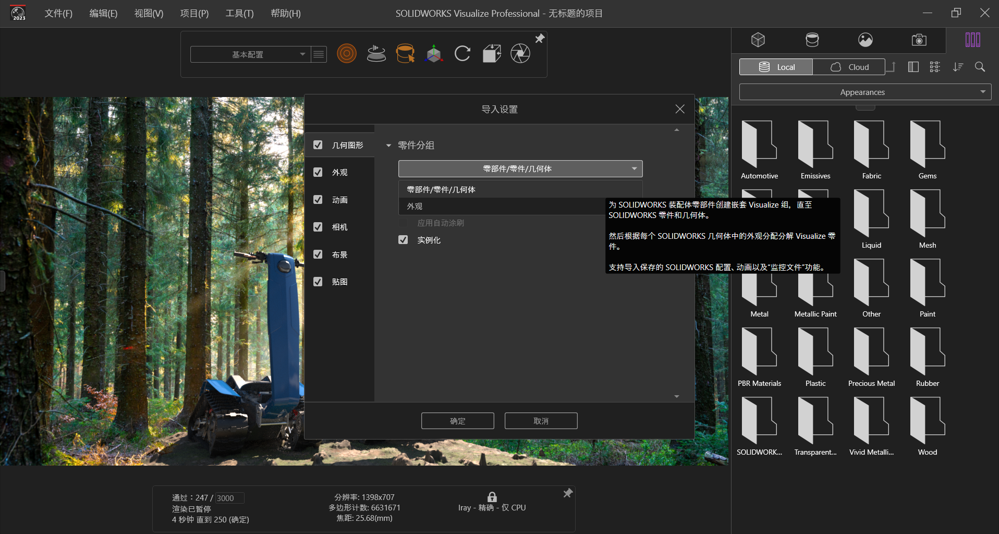

SOLIDWORKS Visualize 2023 中的增強功能，從產品渲染流程的起點開始。當您在SOLIDWORKS Visualize 中導入SOLIDWORKS 零件和裝配體時，“導入設置>零件分組”選項僅包含兩個選項，以簡化導入流程。

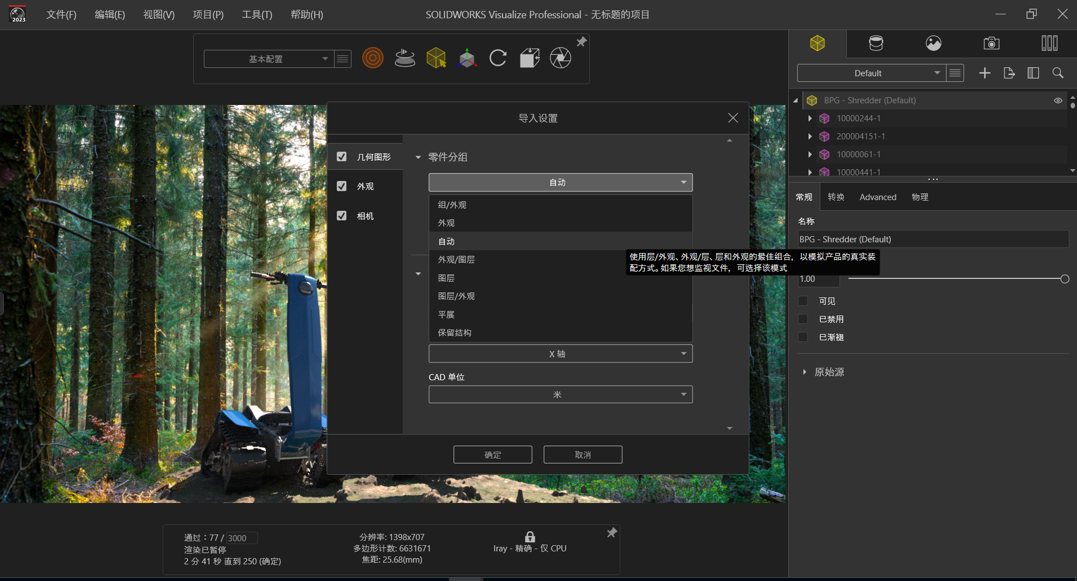

“零部件/零件/幾何體”選項的工作方式與過去SOLIDWORKS Visualize版本的“自動” 模式類似，然而在SOLIDWORKS 2023版本中進行了重要的功能增強。此導入選項現在模仿SOLIDWORKS 裝配體結構，同時保留 SOLIDWORKS Visualize 中的外觀控制。對于SOLIDWORKS Visualize 用戶來說，這是一個理想的使用場景，用戶可以更好地利用已在 SOLIDWORKS 模型中定義的分組。

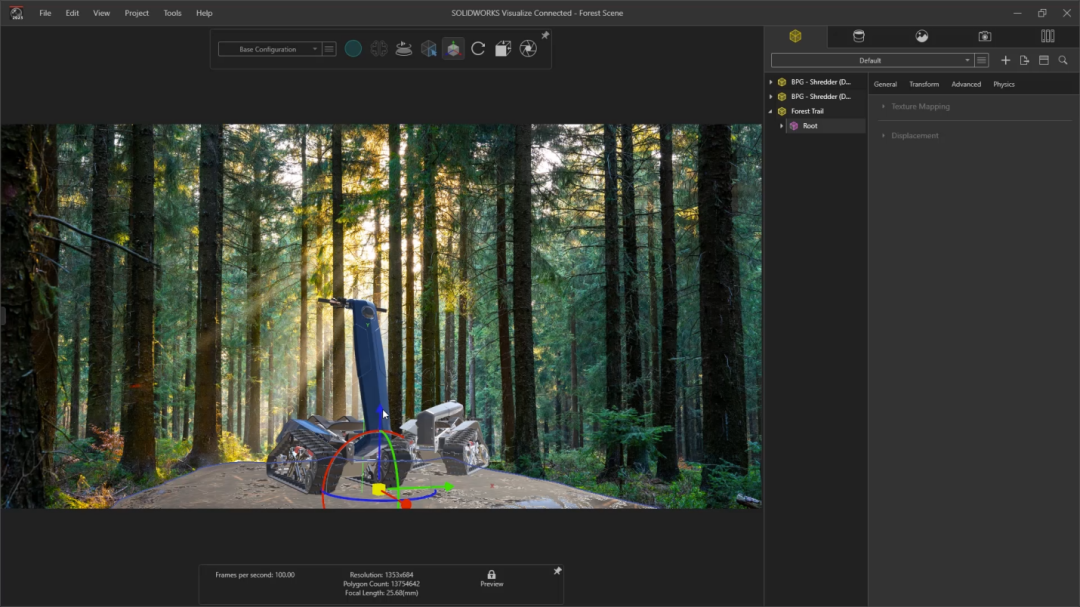

將您的設計置于場景的上下文中可以極大地提升觀眾的沉浸式體驗感受。SOLIDWORKS Visualize 始終能夠利用您擁有的幾乎任何類型的幾何圖形， SOLIDWORKS 2023 版本我們在標準導入選項中，仍可用于任何非 SOLIDWORKS文件。

在設置場景時使用預覽模式來提高性能是一種常見的做法，尤其是在涉及復雜或高細節模型的情況下。但是這可能會導致我們的設置與光照進行交互方面，缺乏反饋。在 SOLIDWORKS Visualize 2023 中，我們改進了PBR 材質預覽的處理，更好地表達光線與粗糙度貼圖、Alpha 透明度等進行交互的效果?；謴?fù)到渲染模式時，所有的高級 PBR 選項都將被添加及應用。

一個常見的產品渲染用戶場景是創建一個顯示各種顏色選項的配色方案。SOLIDWORKS Visualize 提供支持此類工作的有效方法，“外觀導入選項”可以把所有“相同外觀”組合成一個單元。同樣，快速陣列（pattern）可以輕松創建一系列幾何陣列。這些工作可以快速完成…，但接下來的工作內容是困難的：跟蹤所有必要的顏色、代碼、色板和參考，并嘗試在SOLIDWORKS Visualize 中匹配它們。有了顯著改進的顏色選擇器，現在這些工作可能是產品渲染流程中最簡單的部分，我們可以從您能想到的幾乎所有來源中導入顏色。

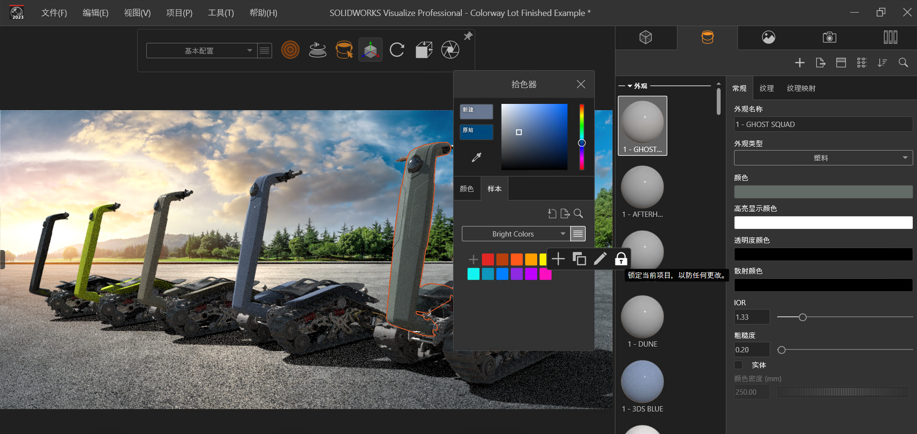

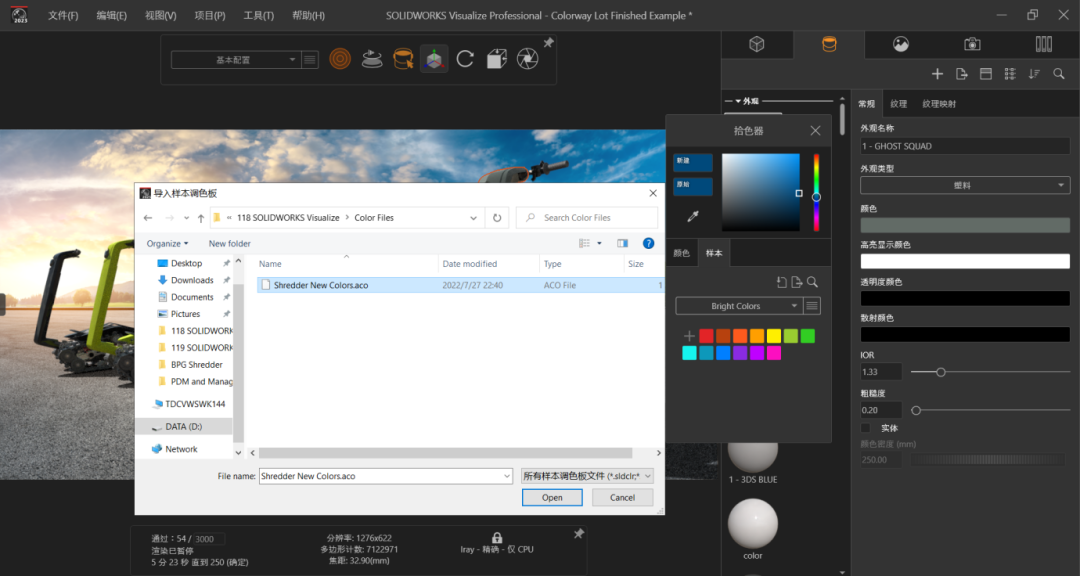

在 SOLIDWORKS Visualize 2023版本，添加了一個帶有一些默認調色板的“樣本“選項卡。自定義調色板可以直接從 SOLIDWORKS、Adobe ACO 文件、作為矢量圖形文件的logo或網頁 CSS 或 HTML 文件中導入。導入后，您可以完全控制調色板。通過可搜索的名稱，您可以立即應用調色板。

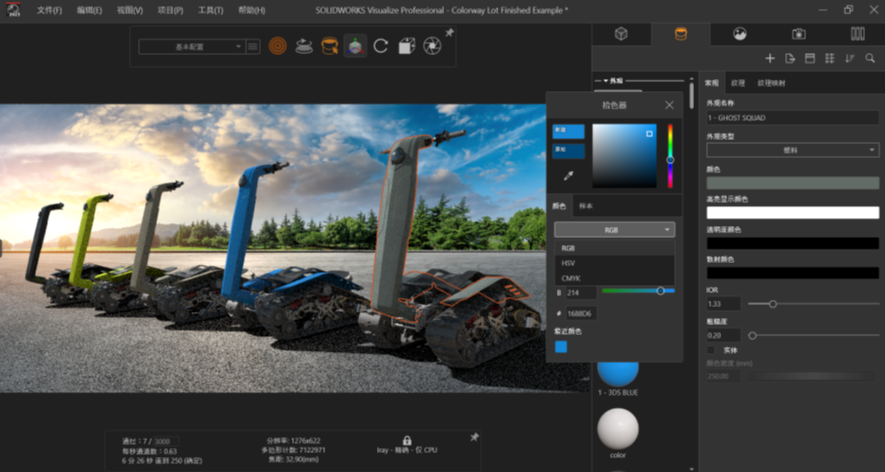

在無法導入顏色的情況下，可以使用以前版本類似的方式添加顏色。在顏色選項卡上，可以選擇顏色，并且色調滑塊以 RGB 和 HSV 顯示。

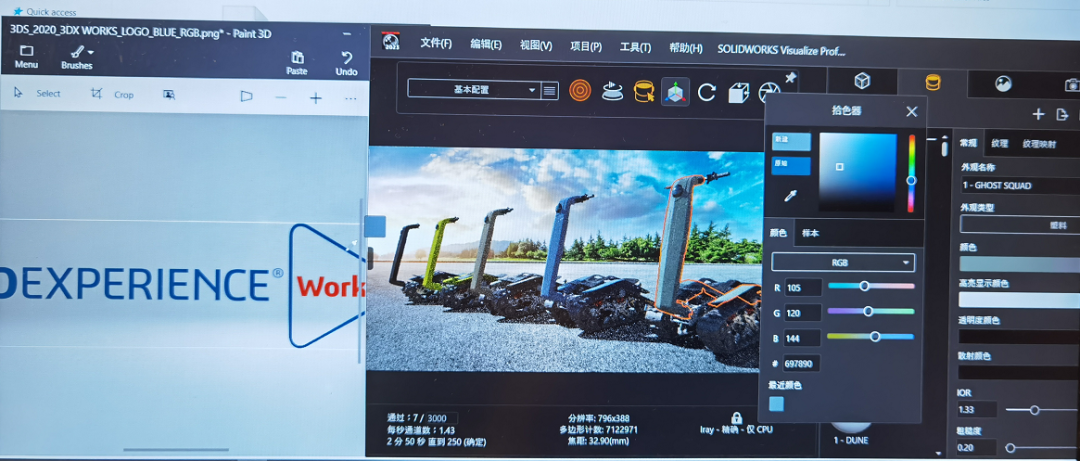

可以使用顏色選擇器在屏幕上的任何位置選擇一個值，并且它的顏色預覽已被放大以提高選擇時的準確性。

選擇顏色后，我們可以將樣本添加到我們的調色板，并鎖定調色板以防止任何進一步的更改。調色板可以作為跨用戶的共享資源導出或?qū)牖?SOLIDWORKS，以便在設計階段應用準確的顏色，也將在所有會話中保持最近選擇的顏色。這個顯著增強的色彩管理系統確保您只需點擊幾下即可獲得準確的顏色。

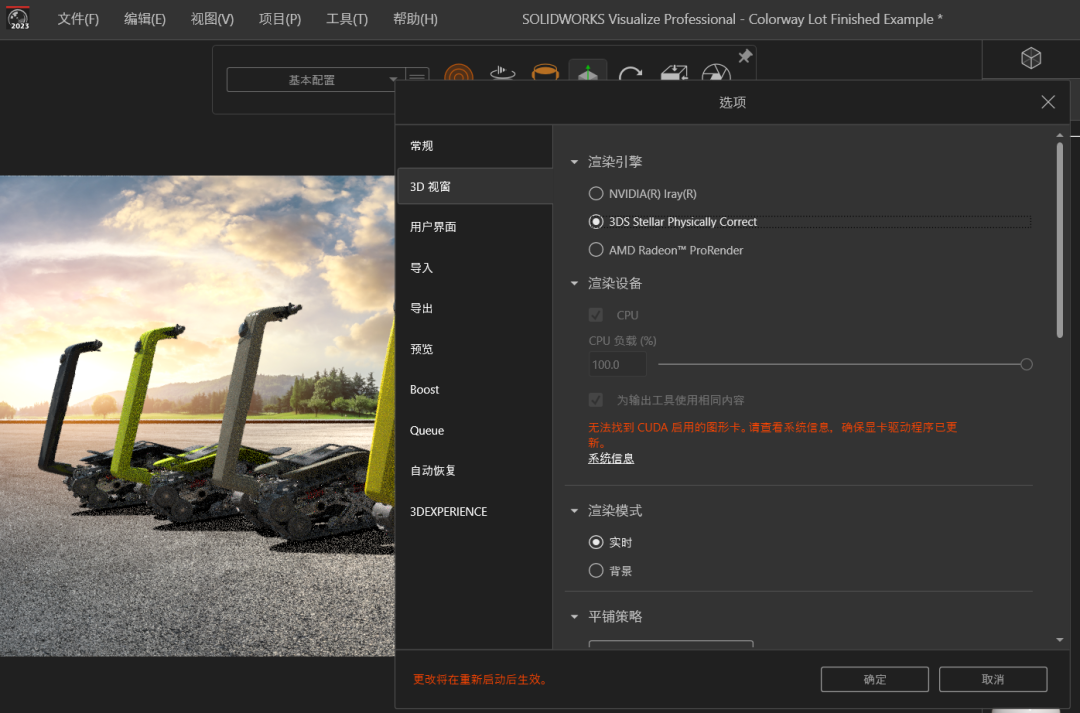

設置好場景后，就可以進行最終的產品渲染了。 SOLIDWORKS Visualize 2023 引入了帶有 “Stellar Physically Correct“ 選項的新渲染引擎，它為未來的SOLIDWORKS Visualize版本帶來了令人興奮的新功能并與整個產品組合更緊密的集成。

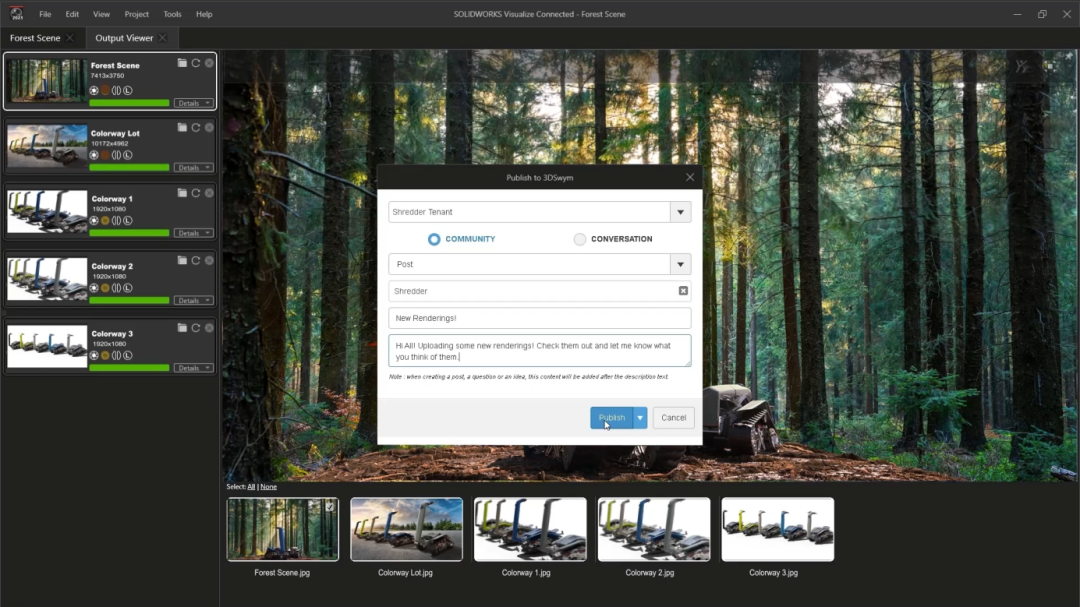

當然，制作令人驚嘆的產品渲染的目的是為了共享。 渲染完成后，可以立即將它們上傳到 3DEXPERIENCE 平臺，供團隊其他成員欣賞并提供反饋。

SOLIDWORKS Visualize 2023版本帶來了許多實際的受益，可以減少制作引人入勝的渲染作品所需的時間，這些作品可以廣泛應用于銷售、營銷、網站和社交媒體活動中。

SOLIDWORKS Visualize 2023可以快速為您的 CAD 模型產生出栩栩如生的渲染作品，從而加速您的產品開發流程。
