SolidWorks軟件介紹

軟件簡介

SolidWorks 3D CAD易于使用，功能強大的3D CAD設計功能，SOLIDWORKS直觀的產品開發解決方案。SolidWorks 3D CAD有著快速創建，驗證，溝通和管理產品開發流程。使您的產品更快地上市，降低制造成本，并提高產品質量和可靠性，適用于廣泛行業的產品應用。

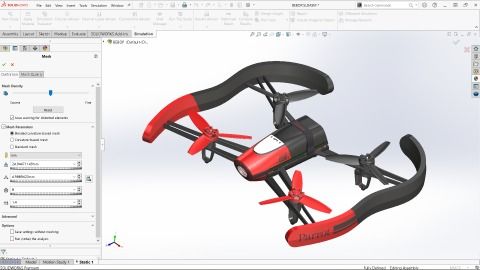

軟件界面

硬件要求

SolidWorks 3D CAD解決方案

• 零件和裝配體設計；常用的零件、特征和模板庫

• 設計分析和仿真功能：基本結構分析、基本運動分析、裝配體運動、基本流體分析、基本環境影響分析

• 2D工程圖設計；3D動畫和照片級的渲染

• 概念設計、曲面設計、鈑金設計、逆向工程設計、模具設計等

SolidWorks 3D CAD特色功能

• 3D 實體建模

在制造前利用具有逼真的視覺效果的 3D 實體建模和虛擬測試加快設計、提高工作效率和降低成本。

• 大型裝配體設計

利用易于使用的工具簡化大型裝配體的設計，以創建、管理和可視化可能包含 100,000 多個零件的大型、復雜的設計。

• 模具設計

利用完全集成的產品設計、模具設計和驗證簡化模具設計，其中的驗證功能將自動更新到所有零件文件中。

• 管道和管筒設計

在投產前使用管道、液壓、氣動和其他系統的 3D 設計來簡化制造、裝配和維護，從而加快產品開發和節約時間。

• 鈑金設計

使用各種靈活的工具快速且經濟，并以更高的效率創建各種鈑金零件設計以滿足您的特定需求。

• 電纜線束和導管設計

為您的設計輕松添加電線/電纜/線束/導管系統（包括路徑規劃）并完成材料明細表。

• 塑料和鑄造零件設計

快速開發滿足您對美感、產品性能和可制造性的需求的塑料零件設計。

• 焊件

快速創建帶有拉伸的設計并輕松生成切割清單和材料明細表，以簡化焊接結構、框架和基體的設計和制造。

SolidWorks 3D CAD優點

? 讓從設計到制造的產品開發流程變得順暢。

? 避免返工、重復勞動和數據轉換錯誤。

? 實施一種無縫集成的設計到制造解決方案，以大大降低與支持多種設計和制造工具相關的成本。

? 利用在線幫助和教程、現場技術支持和培訓，以快速、輕松地進行學習。

? 直接使用在任何主流 3D CAD 系統中創建的 CAD 數據。

? 在設計變更時自動更新文檔和 BOM。

? 使用估算工具和可制造性檢查，實現“面向成本的設計”和“面向制造的設計”。

? 加快創建 2D 工程圖，還有可能完全消除此需求。

? 利用由 CAMWorks? 支持的 SOLIDWORKS CAM，為CNC 加工提供 CAM 編程功能。

SolidWorks 3D CAD常見問題

一、solidworks配置要求

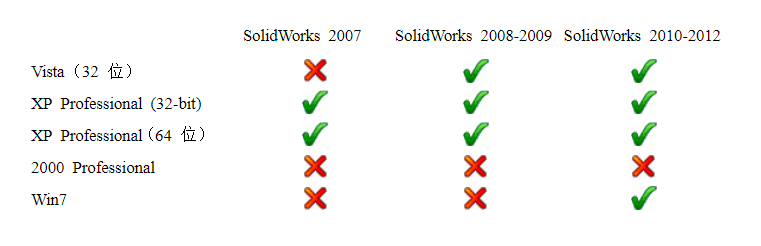

1.對操作系統的要求

二、solidworks螺紋孔畫法：

1、打開SolidWorks，新建一個零件模型，在草圖中畫矩形。然后用拉伸命令拉出深度為50的矩形凸臺。單擊異形孔向?qū)О粹o，系統會彈出孔規格的對話框。

2.在孔的規格中，選擇螺紋孔，點擊孔類型，例如：在標準中選擇GB,類型螺紋孔，在孔規格中大小選擇選擇M8，輸入螺紋線18按確認。

3.單擊上方的位置，選擇矩形的上表面作為螺紋孔的放置面，把螺紋孔放在原點上，確定后生成。

三、solidworks鈑金教程：

1、打開SolidWorks，新建一個零件模型，在前視基準面上繪制草圖，創建基體法蘭。鈑金厚度“1 mm”，折彎半徑“1 mm”。

2、創建拉伸切除特征。單擊“鈑金—繪制的折彎”命令。選擇圖示端面，繪制草圖。

3、退出草圖，系統彈出繪制的折彎對話框。點擊零件端面上一點，鈑金將向所點一側折彎。

4、單擊確定，完成鈑金折彎創建，保存零件模型。
