SOLIDWORKS中的彈簧設計指南
SOLIDWORKS是一款廣泛使用的三維計算機輔助設計軟件，可以用于設計各種機械零件和組件，包括彈簧。在SOLIDWORKS中設計彈簧需要注意一些關鍵點，本文將為您介紹SOLIDWORKS中的彈簧設計指南。
1. 彈簧類型
按受力性質，彈簧類型包括壓縮彈簧、拉伸彈簧、扭轉彈簧和彎曲彈簧。
①壓縮彈簧：壓縮彈簧是承受軸向壓力的螺旋彈簧，它所用的材料截面多為圓形，也有用矩形和多股鋼縈卷制的，彈簧一般為等節距的，壓縮彈簧的形狀有：圓柱形、圓錐形、中凸形和中凹形和少量的非圓形等，壓縮彈簧的圈與圈之間會有一定的間隙，當受到外載荷的時候彈簧收縮變形，儲存變形能。。

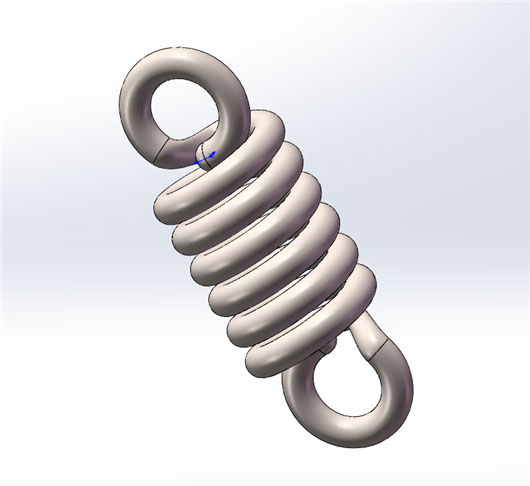

②拉伸彈簧：拉伸彈簧是承受軸向拉力的螺旋彈簧。在不承受負荷時，拉伸彈簧的圈與圈之間一般都是并緊的沒有間隙。
③扭轉彈簧：是承受扭轉變形的彈簧，它的工作部分也是密繞成螺旋形。扭轉彈簧端部結構是加工成各種形狀的扭臂，而不是勾環。扭力彈簧利用杠桿原理，通過對材質柔軟、韌度較大的彈性材料扭曲或旋轉，使之具有極大的機械能。
2. 彈簧參數
在SOLIDWORKS中設計彈簧時，首先要繪制一組螺旋線，同時設置參數，包括螺旋線的定義方式、螺距、圈數、起始角度等。這些參數會直接影響到彈簧的性能和特性，需要根據具體的應用需求進行調整。
3. 彈簧繪制
有了螺旋線之后，我們就可以使用圓形輪廓掃描，定義好彈簧的直徑，就可以將彈簧三維模型創建好。
4. 彈簧模擬
在SOLIDWORKS中設計彈簧后，可以使用Simulation工具進行彈簧的仿真分析，包括分析彈簧的應力、變形、剛度等特性，以便進行優化和改進。
