SOLIDWORKS草圖中線性陣列的三種方法
SOLIDWORKS草圖中線性陣列畫法一
1.【前視基準面】畫一個圓。

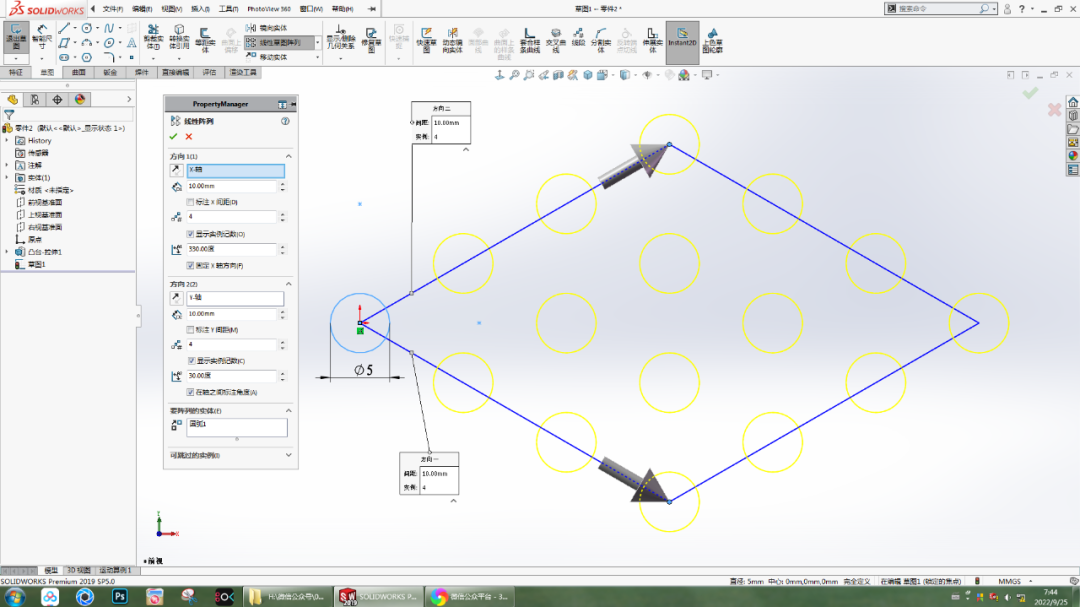

2.【線性陣列】默認狀態下是沿X、Y兩個方向陣列的。
3.如果不想沿X方向陣列，輸入一個夾角：30 度就行。
4.給方向2也輸入一個夾角：70度。（與X軸的角度）
SOLIDWORKS草圖中線性陣列畫法二

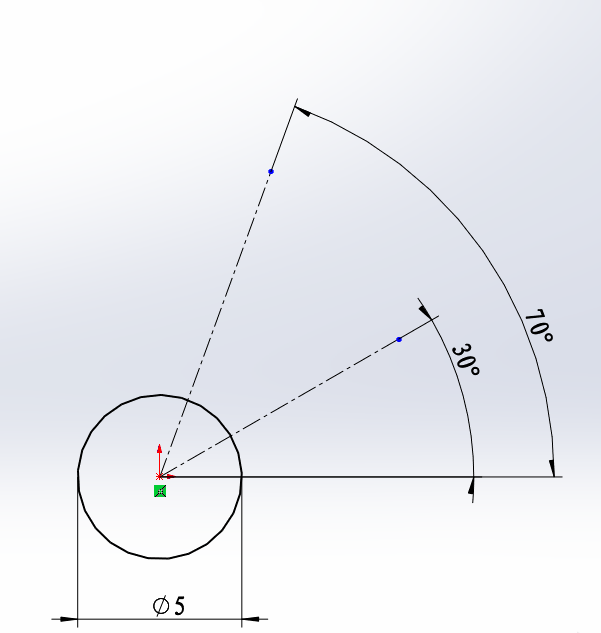

1.再畫兩根帶角度的直線，用直線做陣列方向：
2.發現方向1、方向2都無法選中兩根直線。
3.把這兩根方向直線單獨畫一個草圖。

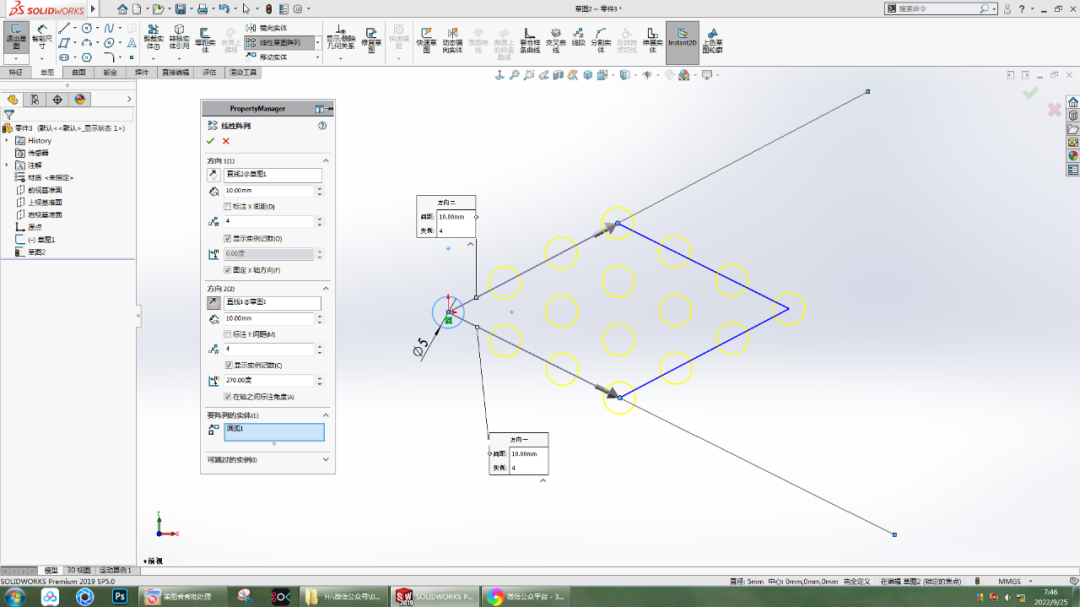

4.再選這兩根直線做陣列方向，陣列成功。
SOLIDWORKS草圖中線性陣列畫法三

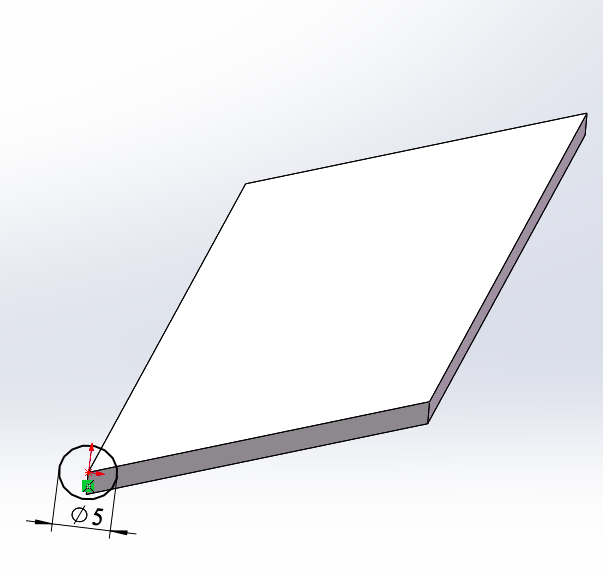

1.也可以拉伸一個實體：

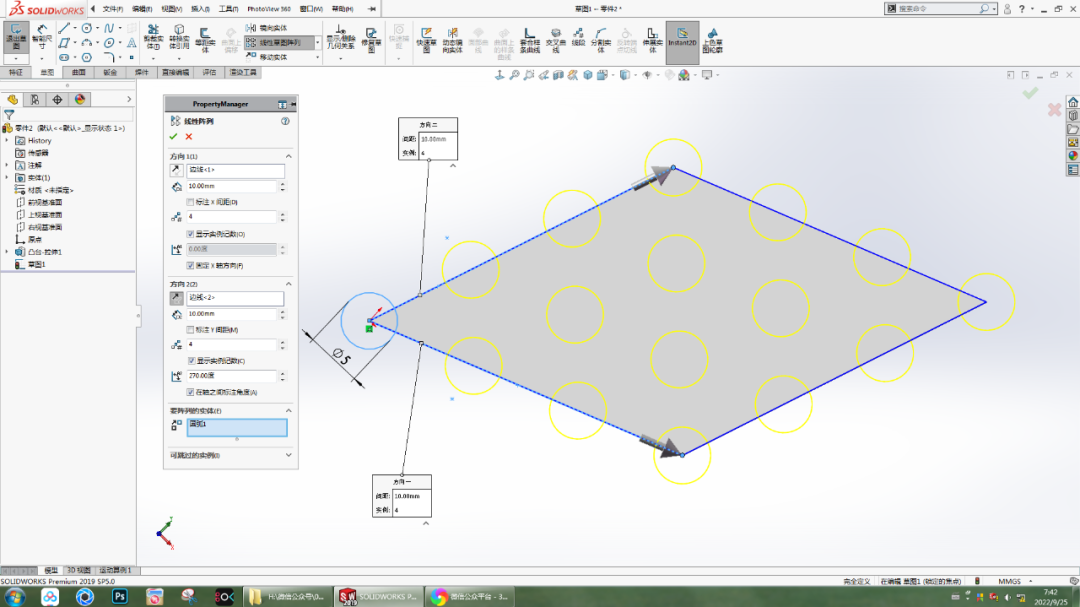

2.用實體的邊線作為陣列的方向。
3.完成。
