SOLIDWORKS草圖繪制工具——繪制倒角
SOLIDWORKS草圖繪制倒角

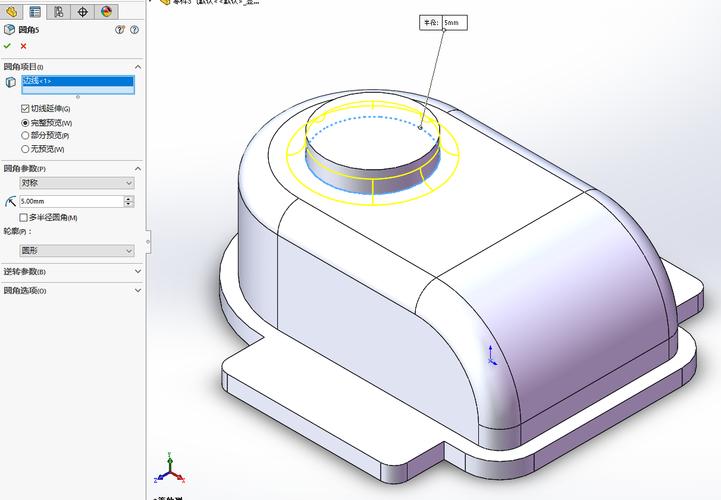

繪制倒角工具在 2D 和 3D 草圖中將倒角應用到相鄰的草圖實體中。此工具在 2D 和 3D 草圖中均可使用。特征工具欄上的倒角工具將實體倒角化，如零件中的邊線。
SOLIDWORKS草圖工具——繪制草圖倒角
生成草圖倒角：
1、在打開的草圖中單擊草圖工具欄上的繪制倒角，或單擊工具 > 草圖繪制工具 > 倒角。
2、在 PropertyManager 中根據需要設定倒角參數。
3、在圖形區域中選擇要進行倒角化的草圖實體。若想選擇草圖實體，您可：
按住 Ctrl 鍵并選取兩個草圖實體。
選擇一個頂點。
倒角將立即應用。
4、單擊 ? 接受倒角，或單擊撤消來移除倒角。您可以相反順序撤消一系列倒角。
SOLIDWORKS草圖倒角 PropertyManager
要打開繪制倒角 PropertyManager：
在打開的草圖中，單擊草圖工具欄上的繪制倒角，或單擊工具 > 草圖繪制工具 > 倒角。
SOLIDWORKS倒角參數
角度-距離
距離 1：應用到第一個選擇的草圖實體。
方向 1 角度：從第一個草圖實體應用到第二個草圖實體。
距離-距離
相等距離被選取。距離 1 應用到兩個草圖實體。
相等距離 已清除。 距離 1 被應用到第一個選擇的草圖實體。 距離 2 被應用到第二個選擇的草圖實體。
角度-距離
距離-距離
相等距離
