SOLIDWORKS草圖繪制工具——轉換實體引用
轉換實體引用
您可通過投影一邊線、環、面、曲線、或外部草圖輪廓線、一組邊線或一組草圖曲線到草圖基準面上以在草圖中生成一條或多條曲線。
原始零件

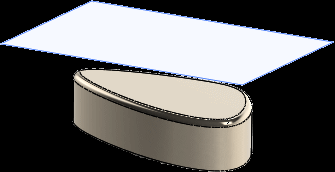

零件上的草圖基準面

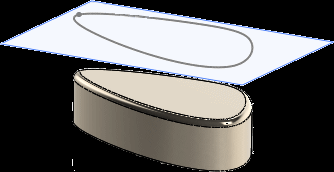

使用轉換實體引用將邊線環組投影到基準面
使用轉換實體引用
轉換實體：
1、在打開的草圖中，單擊一模型邊線、環、面、曲線、外部草圖輪廓線、一組邊線、或一組曲線。
您也可在單擊轉換實體引用工具后單擊一實體。
范例：
選擇一個面來轉換面的邊線。
選擇一個面，然后按 Ctrl 并選擇環的邊線。軟件只選取環。

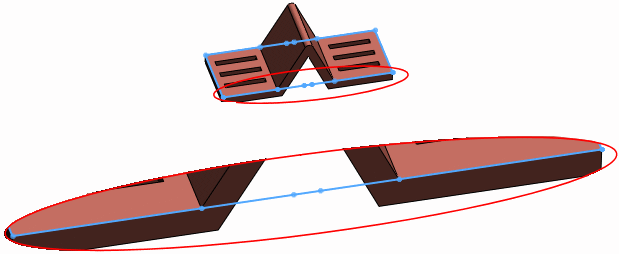

選擇相鄰的面以獲得面的整個輪廓線。線段與每個面對應。
2、單擊轉換實體引用（草圖工具欄），或單擊工具 > 草圖繪制工具 > 轉換實體引用。

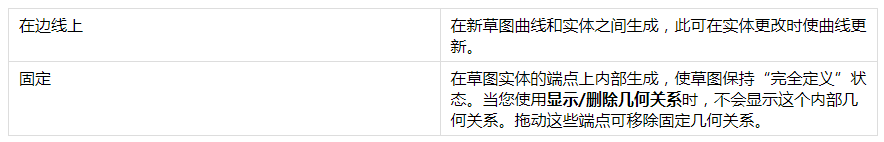

會生成以下幾何關系：
| 如果您在裝配體關聯中生成零部件或特征，并且已在不生成模型的外部參考選項外部參考引用 > 中選取 > 不生成模型的外部參考，那么上述的草圖幾何關系不會生成。請參閱“控制生成外部參考引用”。 |
3、在 PropertyManager 中單擊選擇鏈轉換所有相鄰的草圖實體。
| 您可使用轉換實體工具的選擇所有內部環選項來自動轉換實體的內部環或模型面的實體。 |
4、單擊 ? 。
轉換實體 PropertyManager
要打開轉換實體引用 PropertyManager ：
在打開的草圖中，單擊一模型邊線、環、面、曲線、外部草圖輪廓線、一組邊線、或一組曲線。
單擊轉換實體引用（草圖工具欄），或單擊工具 > 草圖繪制工具 > 轉換實體引用。

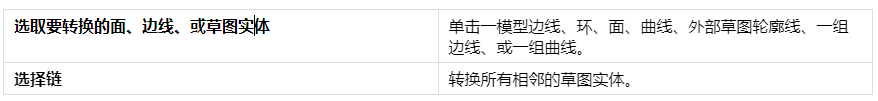

要轉換的實體
