SOLIDWORKS 2024 新功能之零件和特征篇
SOLIDWORKS 2024 新功能已上線，主要增強功能幫助您提高工作效率，更好發揮 SOLIDWORKS 的強大功能，讓您的工作更智能、更快速、更協同。
SOLIDWORKS 2024 新功能之零件和特征篇章節概括
? 異型孔向?qū)?/p>
? 從裝配體制作多實體零件
? 組合特征的實體透明度
? 圓柱形邊界框
? 在解除剪裁特征中排除父曲面
? 針對切除旋轉進行反側切除
? 投影曲線的 SelectionManager
? 螺柱向?qū)?/p>
? 對稱線性陣列
異型孔向?qū)?/span>
當您使用 PropertyManager 的位置選項卡時，使用異型孔向?qū)ЮL制草圖的功能將得到增強。

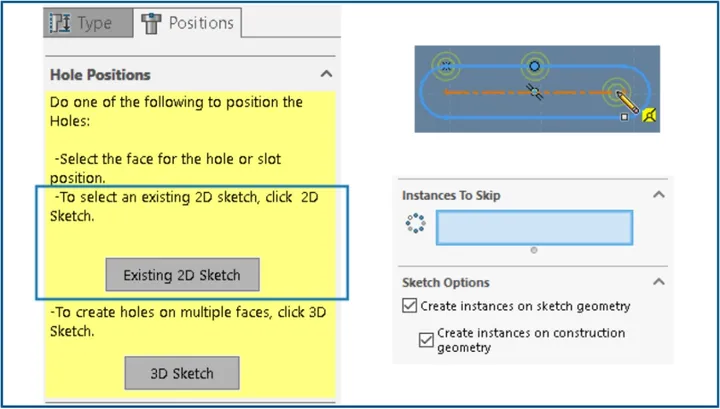

在孔位置下，您可以單擊現有的 2D 草圖，然后選擇要定位的點的現有 2D 草圖并自動生成孔。您還可以使用幾何草圖實體（如直線、方形、槽口和樣條曲線）作為參考來定位孔。將鼠標懸停在實體上，然后單擊以將孔放置在這些草圖實體上。
SOL在草圖選項下有兩個選項：
●在草圖幾何體上創建實例。在草圖幾何體的所有端點、頂點或點處定位孔。
● 在構造幾何體上創建實例。在構造幾何體的所有端點、頂點或點處定位孔。
您可以跳過孔實例，在要跳過的實例下，選擇要在圖形區域中跳過的孔實例。

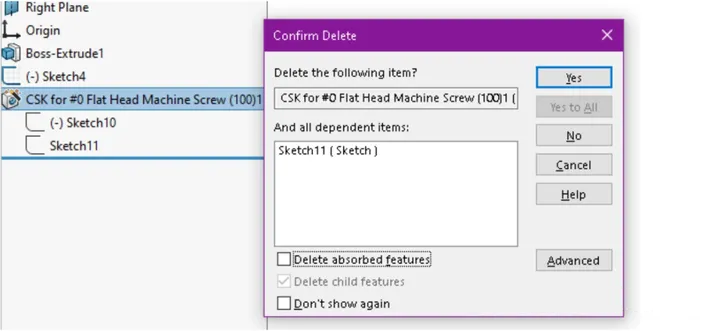

刪除異型孔向?qū)卣鲿r，您可以保留孔位置草圖。在確認刪除對話框中，清除所有選項以僅刪除孔輪廓草圖并保留孔位置草圖。要刪除孔位置草圖，請選擇刪除已吸收的特征。
微辰三維作為SOLIDWORKS達索正版授權代理商，將持續為您提供SOLIDWORKS 2024新功能介紹，歡迎關注微辰三維，如果有任何關于SOLIDWORKS 2024的問題，也歡迎聯系我們詳詢。
