SOLIDWORKS草圖如何導出成CAD圖紙
經常使用SOLIDWORKS畫圖的設計師，就不想用CAD了，因?yàn)镾OLIDWORKS草圖是尺寸驅動的畫圖，什么意思呢？就是SOLIDWORKS草圖你隨便畫，當你標注尺寸的時候就會自動的調整線條，而CAD則是你輸入多少就畫多少，所以很多習慣用SOLIDWORKS的設計師更喜歡用SOLIDWORKS畫草圖再導出CAD，感覺比CAD直接畫的更快。
那么SOLIDWORKS草圖如何導出成CAD圖紙呢？下面分享我用的頻繁用的一種方法。
操作步驟：

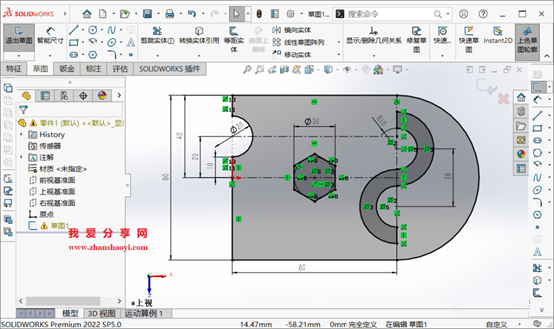

1、先打開SOLIDWORKS 2020軟件，繪制草圖示例，如下：
▎個人試用版：

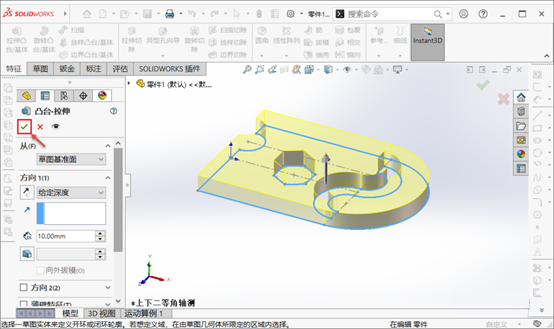

2、退出草圖，簡單拉伸一下，數值默認就行；

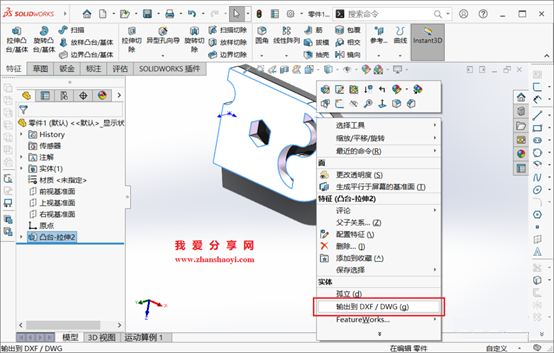

3、然后我們點擊選中拉伸后的平面，鼠標右擊選擇【輸出到DXF/DWG(g)】；

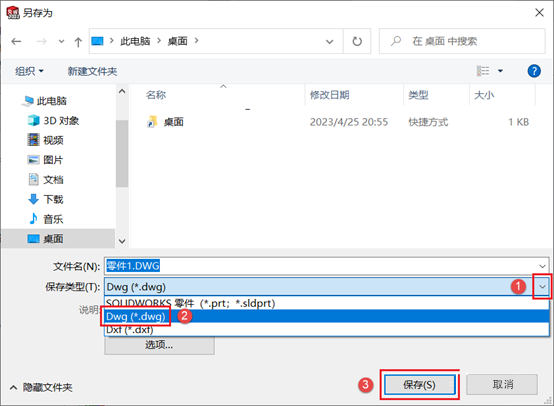

4、選擇文件保存位置和保存類型，這里我們選擇DWG；

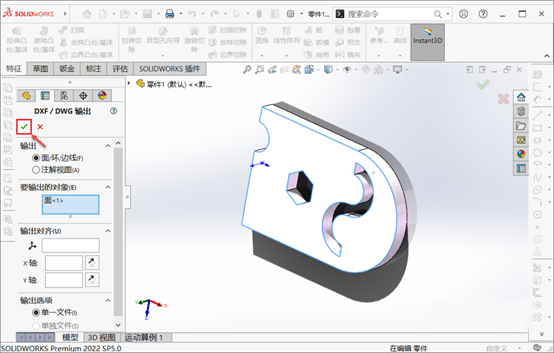

5、默認，點擊【√】確定即可；

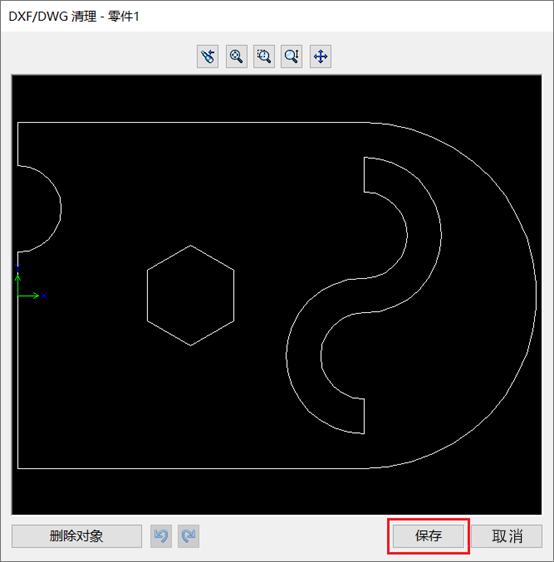

6、點擊【保存】，這樣SOLIDWORKS草圖就保存出來了；
7、找到保存后的DWG文件，用CAD軟件打開它；

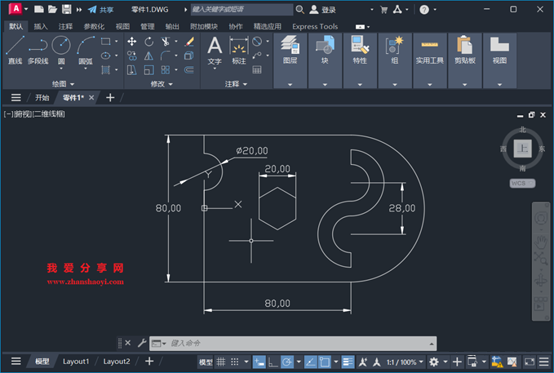

8、如下，SOLIDWORKS草圖就是1:1保存為CAD圖紙了。
溫馨提示：另一種方法，就是我們畫完草圖，保存零件，然后出工程圖，然后工程圖里面另存dwg格式也行，也非常的方便。
