如何通過SOLIDWORKS Composer來制作動畫
SOLIDWORKS Composer是SOLIDWORKS眾多產品線下的一款創建桌面交互內容的軟件，支持對數字3D數據的重復使用。SOLIDWORKS Composer易于使用，讓我們能夠快速創建裝配和拆解步驟、技術圖解、交互式 3D 動畫、培訓材料、營銷材料、銷售工具等。
今天我們就教大家通過使用SOLIDWORKS Composer的預定義動畫庫，快速制作我們的機械模型的螺栓拆解動畫。

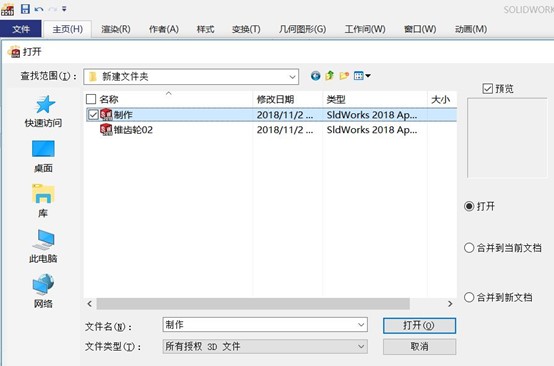

01、使用SOLIDWORKS Composer打開我們所要制作的模型文件
（支持直接打開SOLIDWORKS文件）。

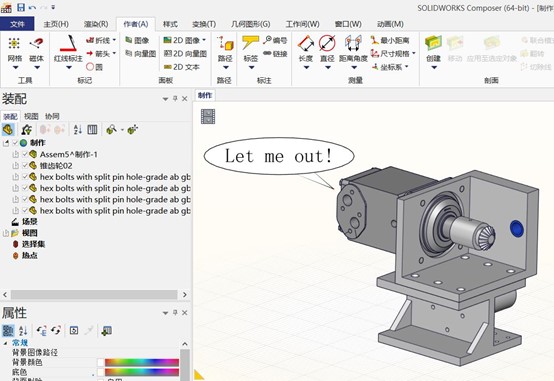

我們可以看到視圖區的這個電機，它的內心是不愿意被螺栓困在機座上的。

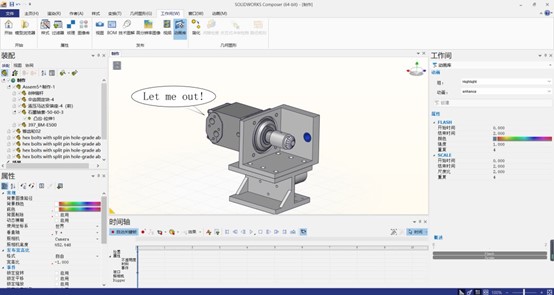

02、為了滿足電機的“需求”，所以，我打開了工作間的動畫庫。

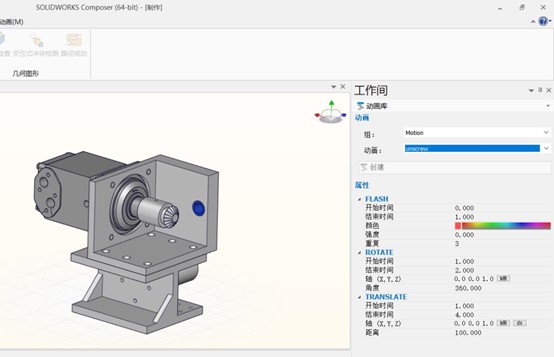

在右側工作間里面選擇motion組里面的unscrew。

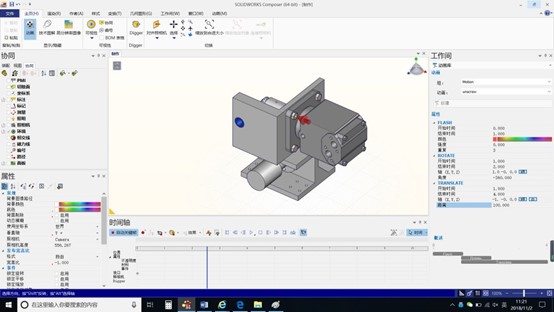

03、設置參數
在【ROTATE】的單擊【軸（x,y,z）】，按住Alt鍵選擇所需的旋轉軸。
同樣的方式確定【TRANSLATE】的【軸（x,y,z）】
在【ROTATE】的【角度】，輸入-360，確定旋轉方向
在【TRANSLATE】的【軸（x,y,z）】，輸入（1，0，0）

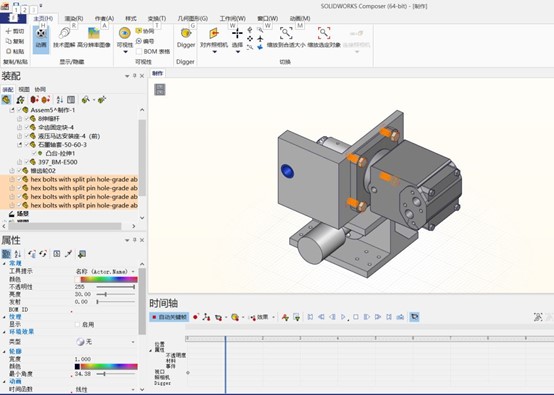

04、將時間條移動至1S處，并選中將電機固定住的4個螺栓。

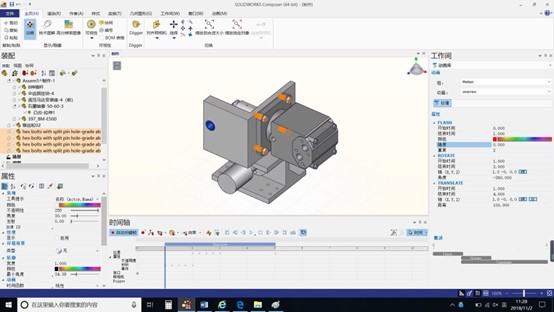

05、創建動畫

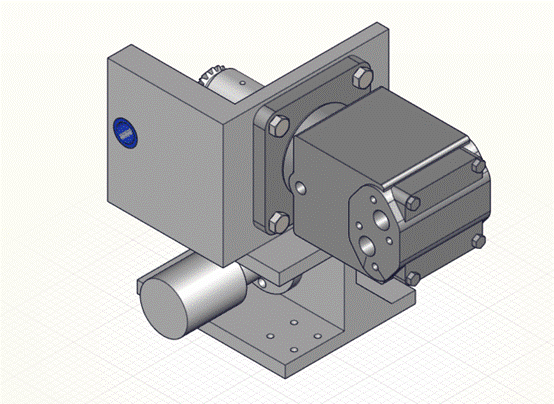

06、預覽
