使用SOLIDWORKS繪制的螺紋孔，發現里面沒有裝飾螺紋線，從模型上看不出是否是螺紋孔，怎么辦？下面就來看一下如何設置顯示出來吧！

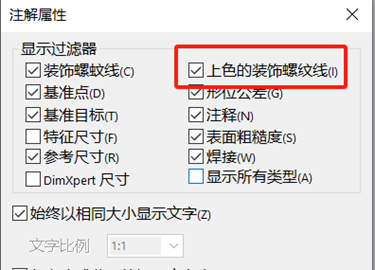

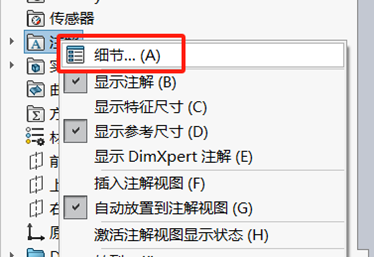

首先在設計樹注解上右鍵，選擇細節，看是否勾選【上色的裝飾螺紋線】，勾選上才會顯示。

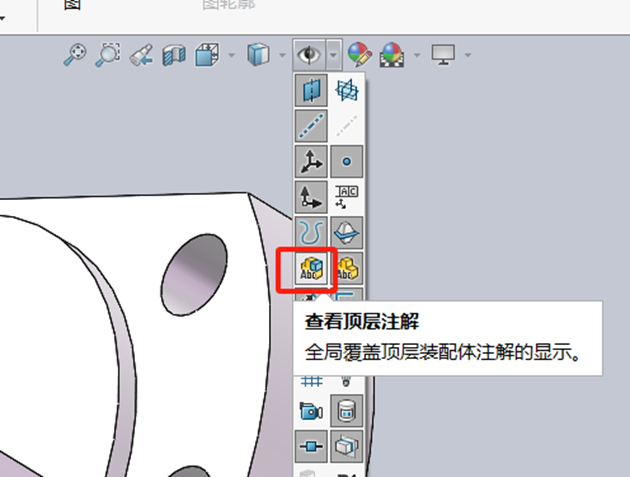

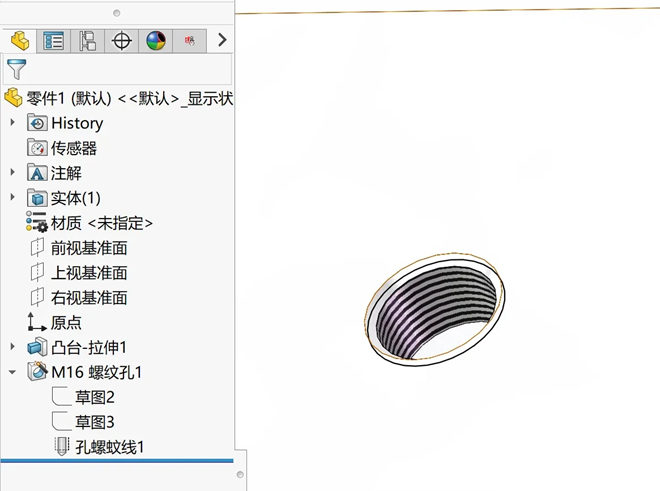

如果勾選了還是沒有顯示，那就點擊前導視圖工具欄中的眼睛圖標旁邊的小三角，打開下拉框，把【查看頂層注解】點擊一下，這時模型中的螺紋線就顯示出來了。

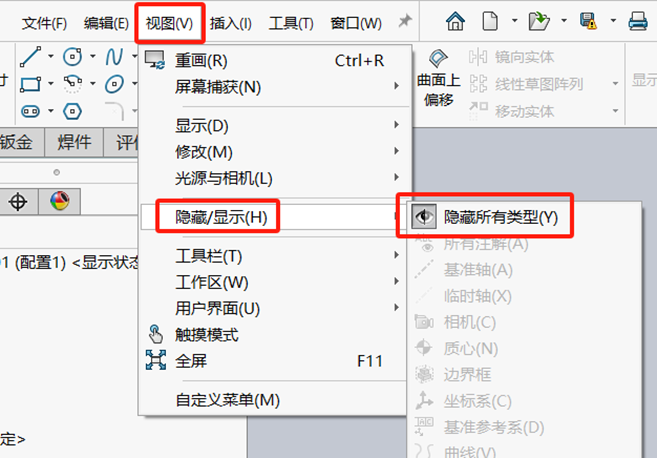

如果發現，圖標全是灰色的，無法選擇的話，那就打開【視圖】-【隱藏/顯示】，不勾選【隱藏所有類型】，之后就可以選擇了。
