SOLIDWORKS有限元分析怎么做？
在許多專業領域中，尤其是在機械行業，為了縮短開發周期，設計完成后通常需要進行仿真分析。通常情況下，大家會使用專業的有限元仿真軟件如ANSYS進行仿真分析。但其實，SOLIDWORKS軟件因其簡單易用的制圖功能以及內置的專用有限元仿真模塊Simulation，更適合初學者使用。接下來，微辰三維將簡要介紹SOLIDWORKS Simulation的有限元分析應該怎么做。
SOLIDWORKS有限元分析流程關鍵步驟：
（1）創建算例：對模型的每次分析都是一個算例，一個模型可以包含多個算例。
（2）應用材料：指定模型的材料屬性，如鋁合金、鋼材等，同時對屈服強度等進行設定或者默認值。
（3）添加約束：模擬真實情況下模型的裝夾安裝方式，對模型添加夾具進行約束。
（4）施加載荷：對現實工況環境下作用在模型上的載荷進行集中體現。
（5）劃分網格：對模型進行離散化，便于得到準確的解值。
（6）運行分析：求解模型中的位移、應力、應變等。
（7）分析結果：進行分析結果的解釋和應用。
SOLIDWORKS有限元實例分析：
1 創建算例

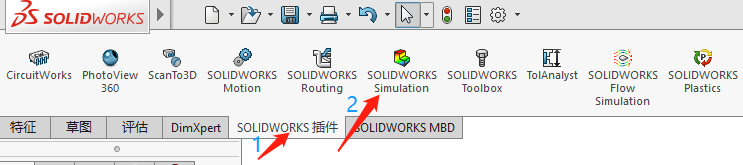

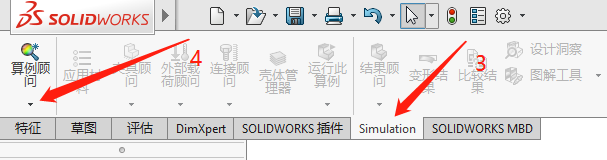

首先需要建立一個模型，或者打開一個繪制好的需要仿真的模型，然后如下圖所示，按照箭頭指示，鼠標左鍵點擊1，然后點擊2所示的SolidWorks Simulation按鈕；
接著鼠標左鍵點擊3，然后點擊4；建立新的算例；
按照自己需要的項目進行生成指定的算例，本設計基于靜力學進行仿真，按下圖操作；

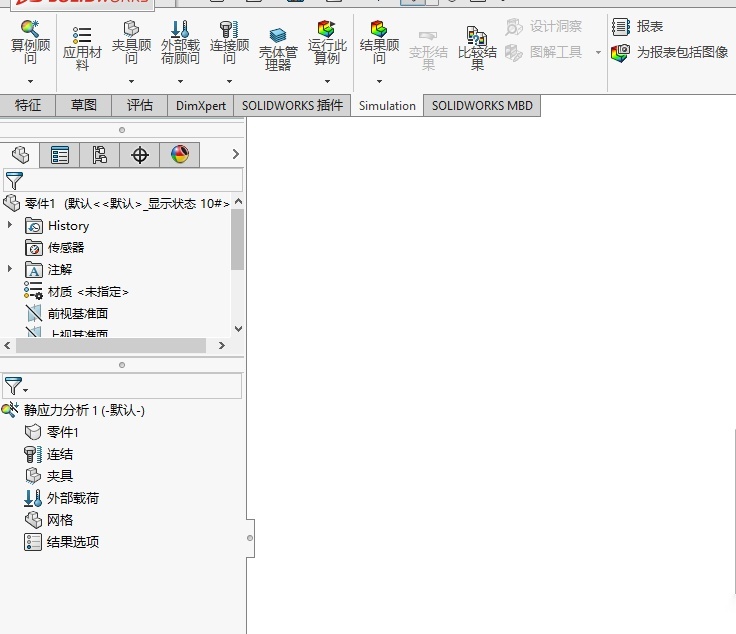

這個時候一個新的算例就生成了，如下圖所示；
2 應用材料

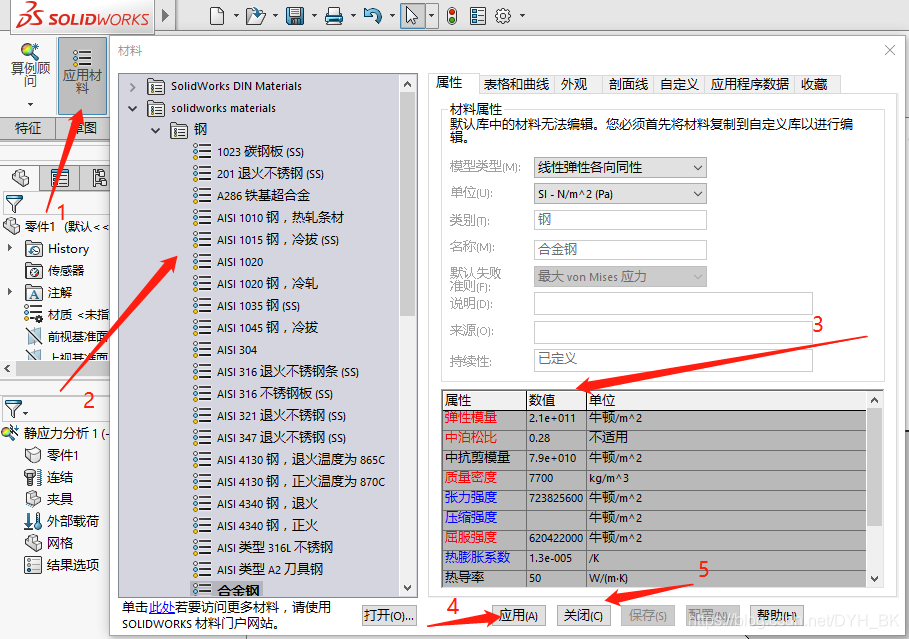

鼠標左鍵點擊“應用材料”按鈕，會生成如下圖箭頭指示2所示界面，然后選定需要的材料，在箭頭3所示處查看材料屬性，無誤后，點擊箭頭4所示的應用，然后點擊箭頭5所示的關閉按鈕，這個時候，材料賦值完成。
3 添加約束

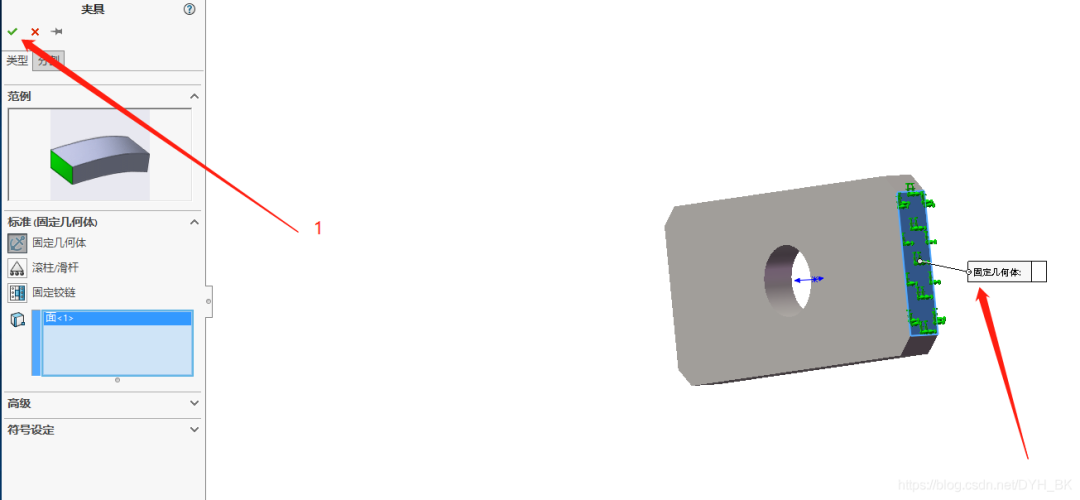

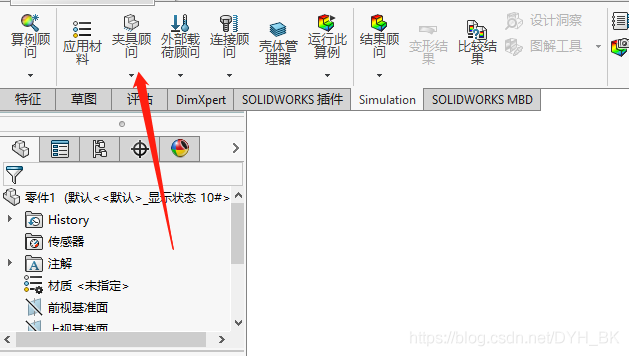

點擊夾具顧問進行模型的約束添加，不進行詳述；如下圖進行了模型的固定操作；
4 施加載荷

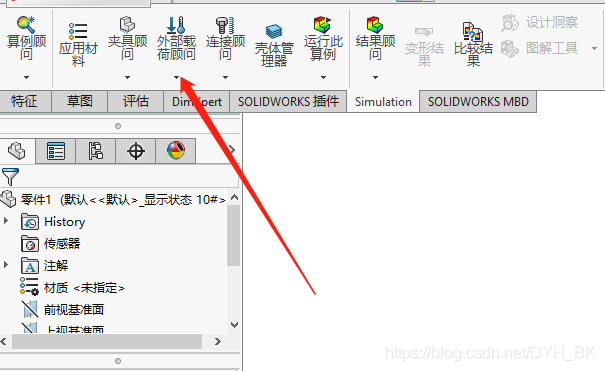

點擊外部載荷顧問，進行載荷施加，如力、扭矩等；值得一提的是，一定要施加和工況情況下一致或者可以替代的力的形式和作用位置；

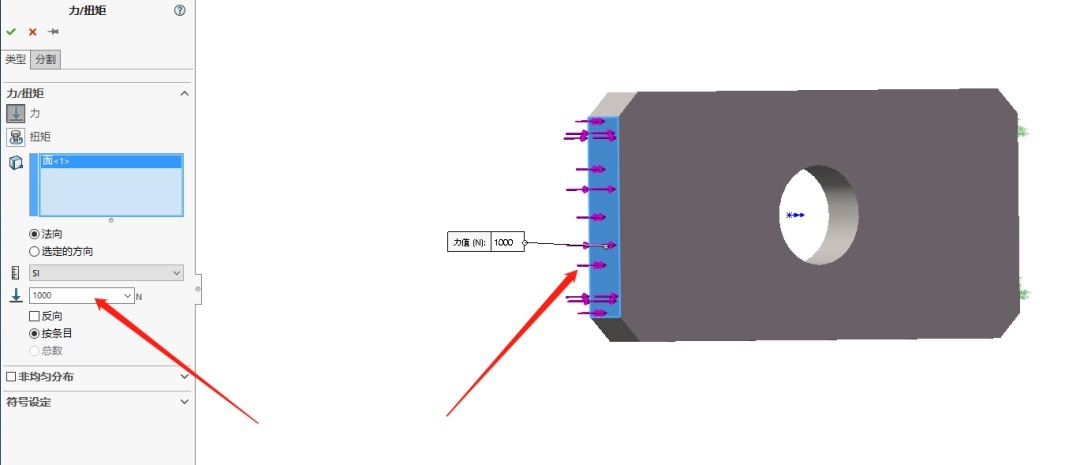

如下圖，對模型一面施加一個數值為1000N的壓力；

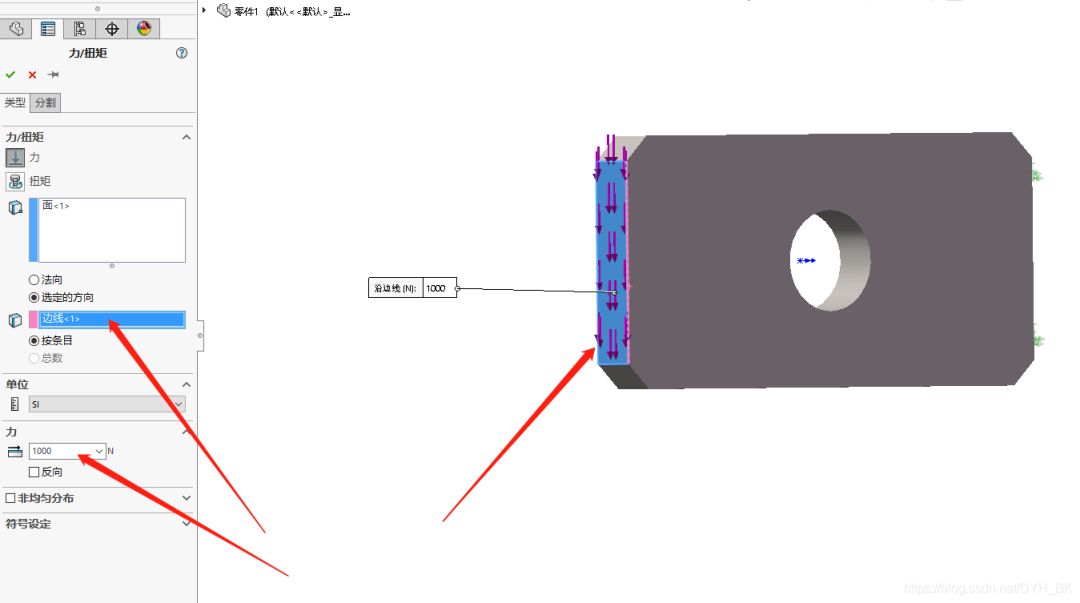

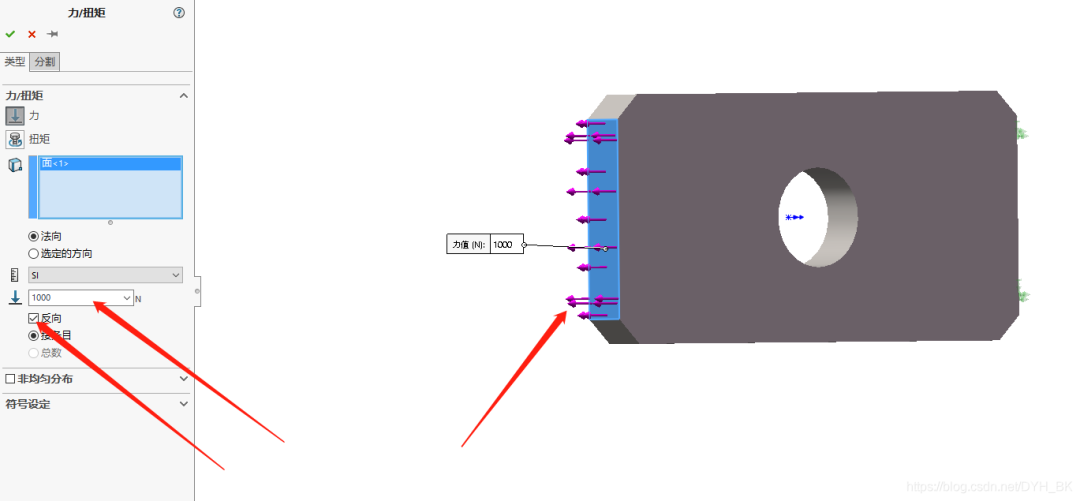

如下圖，對模型施加一個數值為1000N的拉力；
如下圖，對模型施加一個面的拉壓力；
5 劃分網格

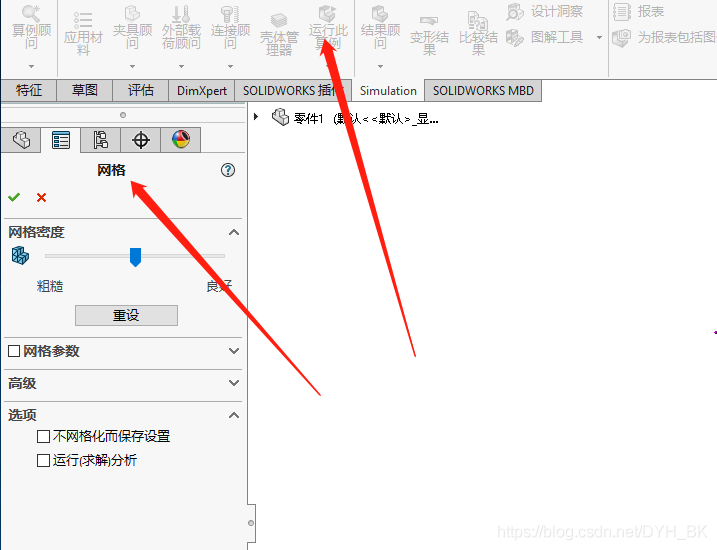

劃分網格一直是有限元仿真中對結果影響非常大的一步；如下圖所示，點擊運行此算例下拉菜單中的生成網格按鈕，會出現網格設置界面；
在網格設置界面，分別網格參數進行選擇，更多的是選用基于曲率的網格，主要是在該模式下算法能夠生成可變化單元大小的網格，有利于在幾何體的細小特征處獲得準確的結果。

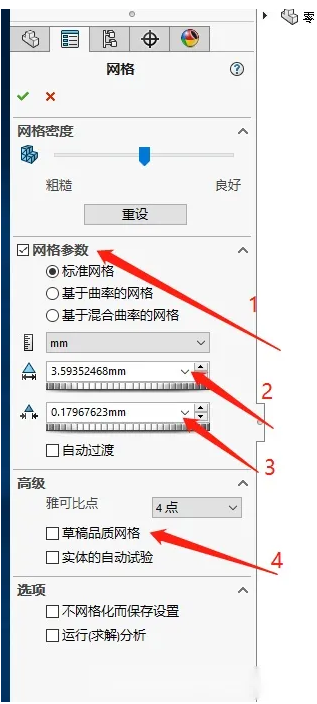

然后如圖所示分別在箭頭2所示處設置最大網格尺寸，箭頭3所示處設置最小網格尺寸；
在高級設置處，如箭頭4所示進行模式選擇，其中草稿品質網格是基于二維網格劃分，默認不進行選擇。

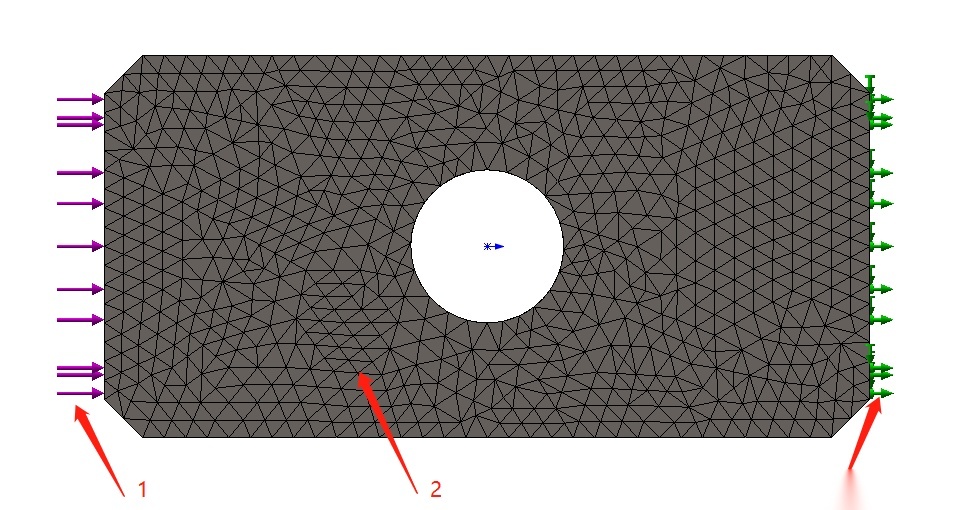

最終，生成的網格如圖箭頭2所示，施加的力方向如圖箭頭1所示，固定的面如圖箭頭3所示；

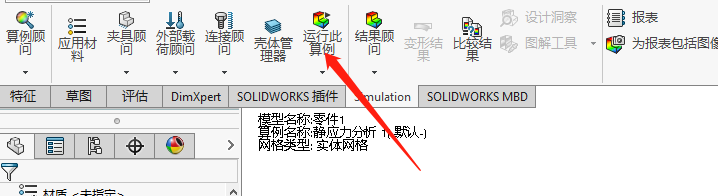

6 運行分析
7 分析結果

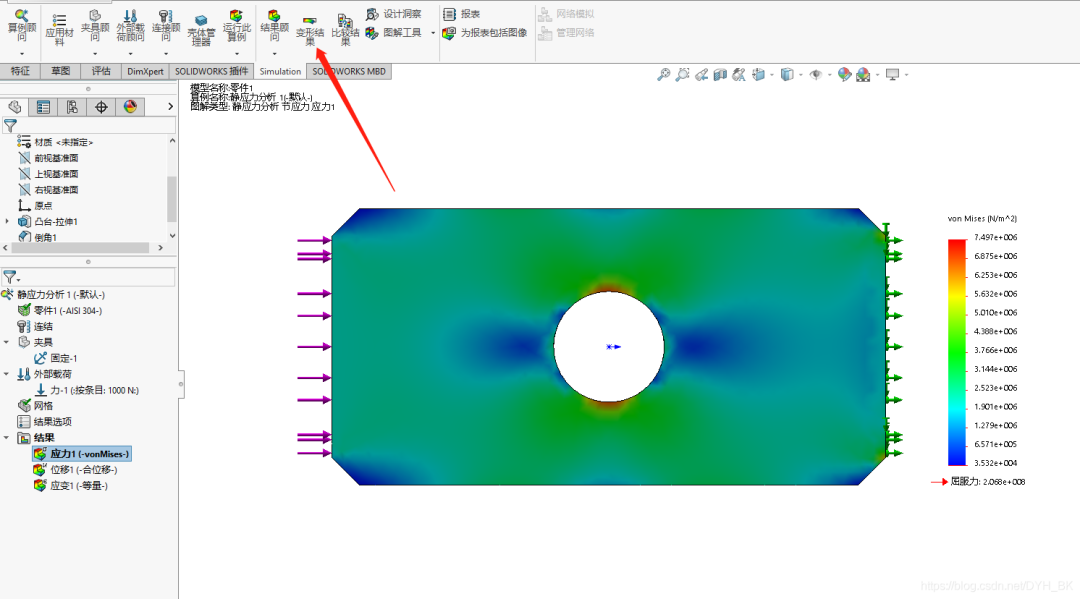

結果的分析是非常重要的，如下圖所示，可以進行不同的顯示程度和選項進行；
如下圖是顯示應力變形結果的；
如下圖所示是顯示應力但是不顯示變形結果的；

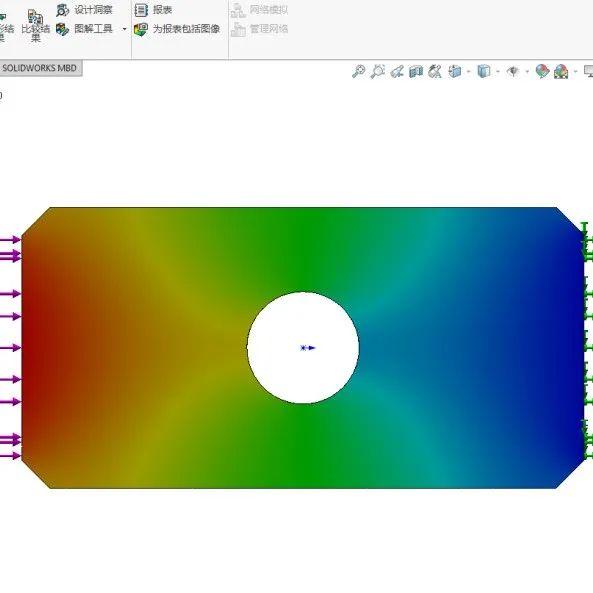

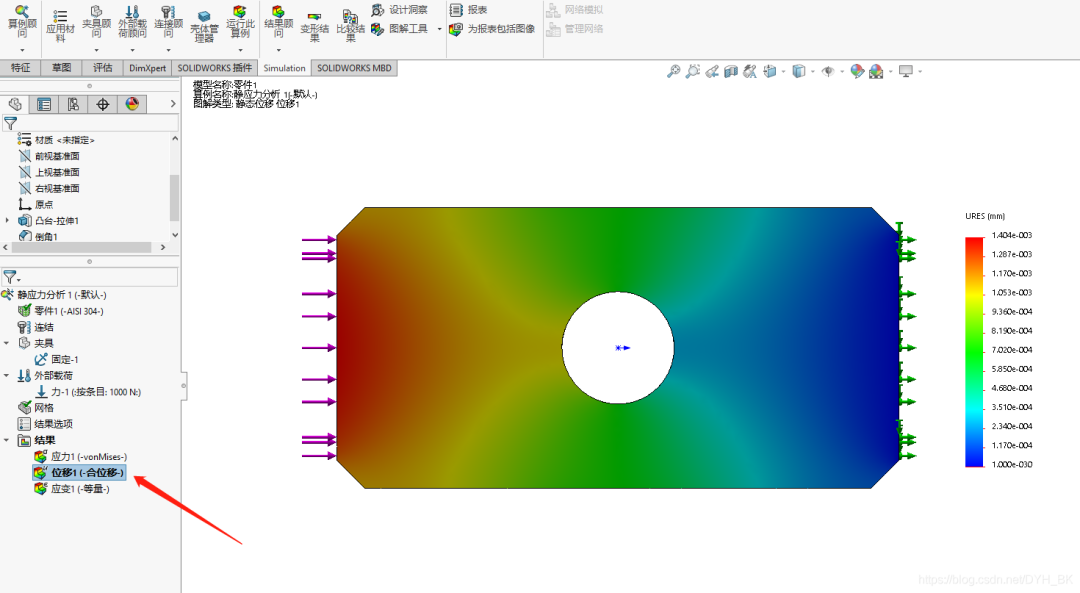

如下圖所示是顯示位移的；同時還可以進行分位移的選擇，如只顯示X方向的，等等；

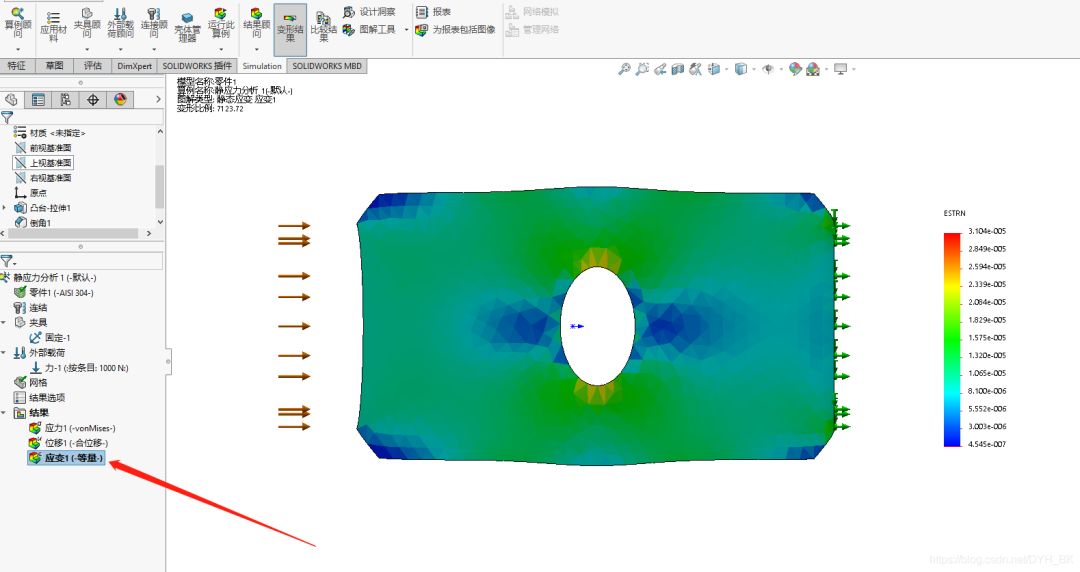

如下圖是顯示應變的；

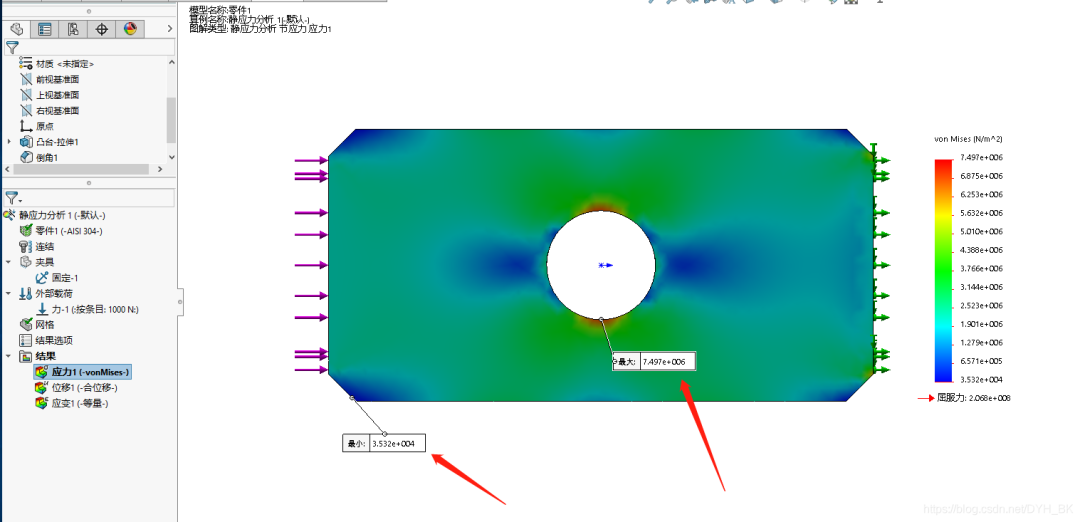

如下圖所示是顯示應力的最大與最小值的；
