SOLIDWORKS圓周陣列怎么用?方法2

SOLIDWORKS圓周陣列繪制方式有很多,前面微辰三維就大家介紹了其中一種簡單的SOLIDWORKS圓周陣列怎么用的方法,可以移步到該內容查看詳情<<<<<SOLIDWORKS圓周陣列怎么用?方法1(做好超鏈)

接下來,微辰三維給大家介紹SOLIDWORKS圓周陣列的另一種繪制方法

SOLIDWORKS圓周陣列方式2

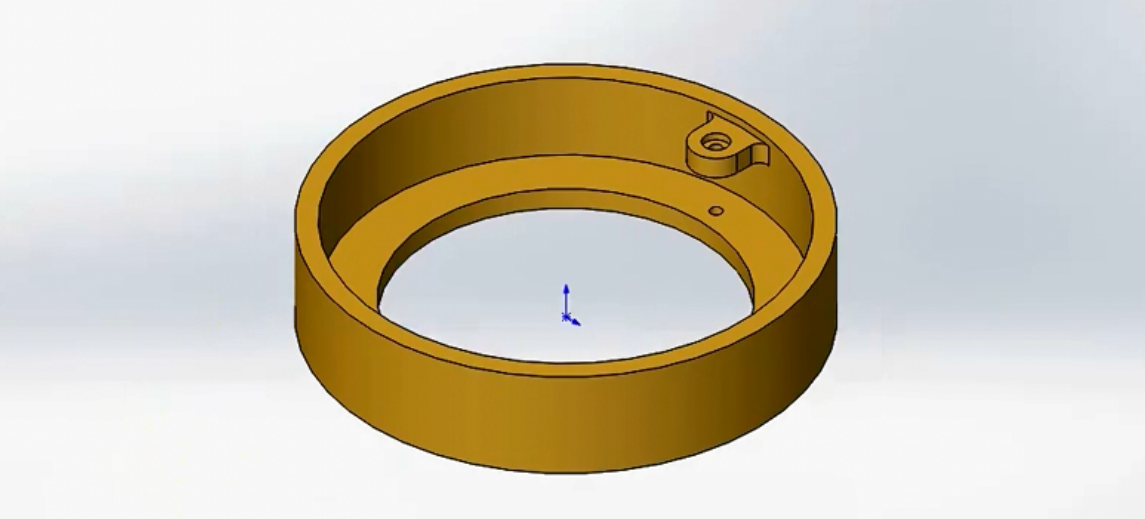

打開此模型

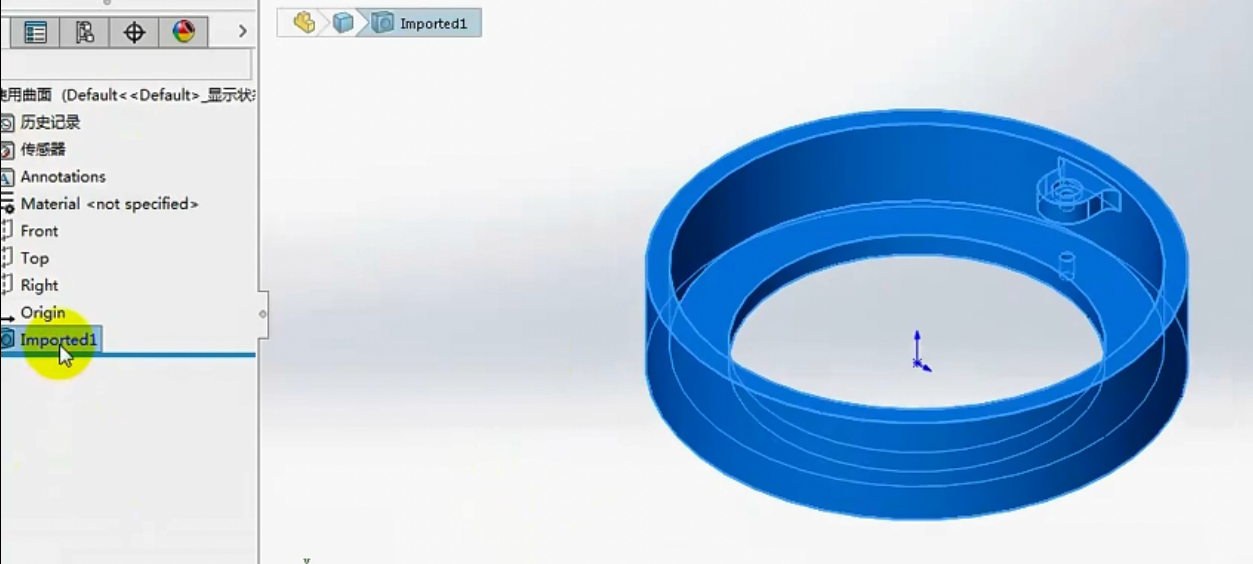

此時觀察到,左側設計樹沒有一個個的特征,只有一個整體的模型,說明此模型都是一體的,是不可分割的



對于這種模型該如何陣列呢?

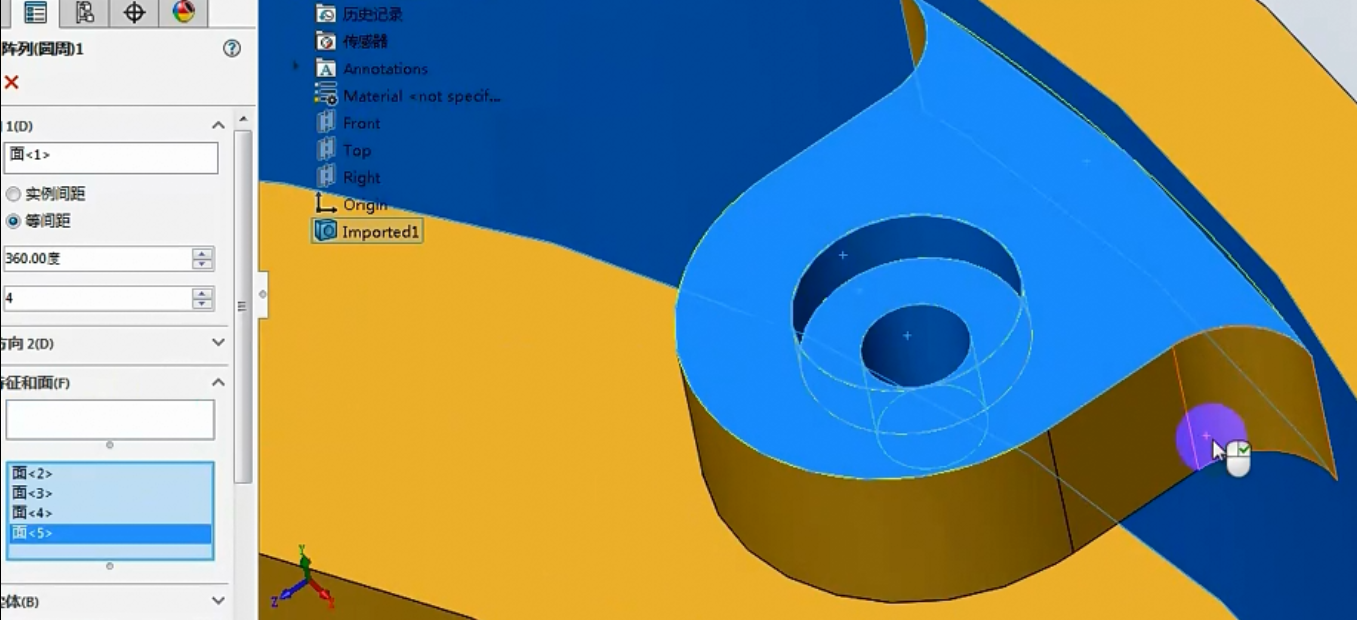

選擇“圓周陣列”。在左側屬性欄中,選擇整體的“面”

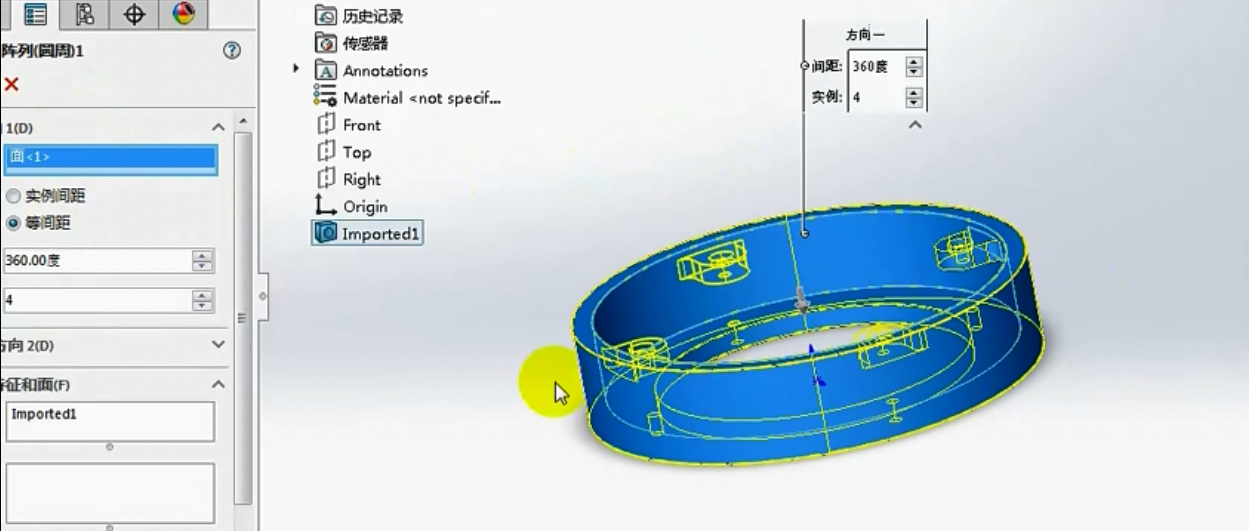

注意不能再去點選特征,因?yàn)榇藭r(shí)點選任意一個特征,都會把整個的模型給陣列出來,則不符合設計要求,那該怎么處理?

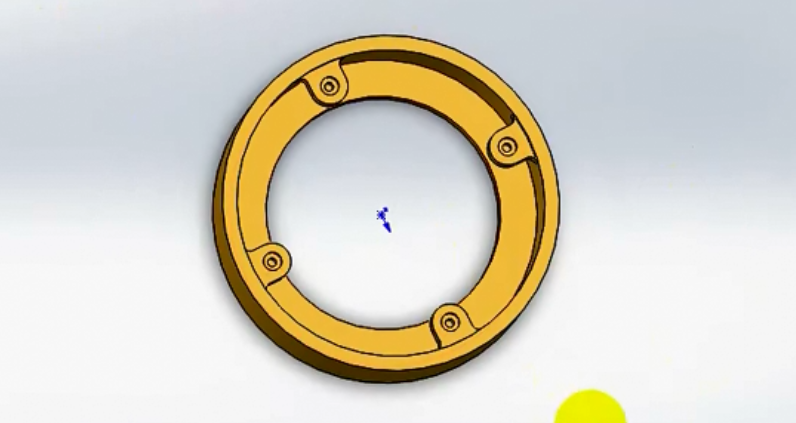

此時我們應該去點選“面”,把不同“面”給陣列出來(不要漏選),點擊確定,完成

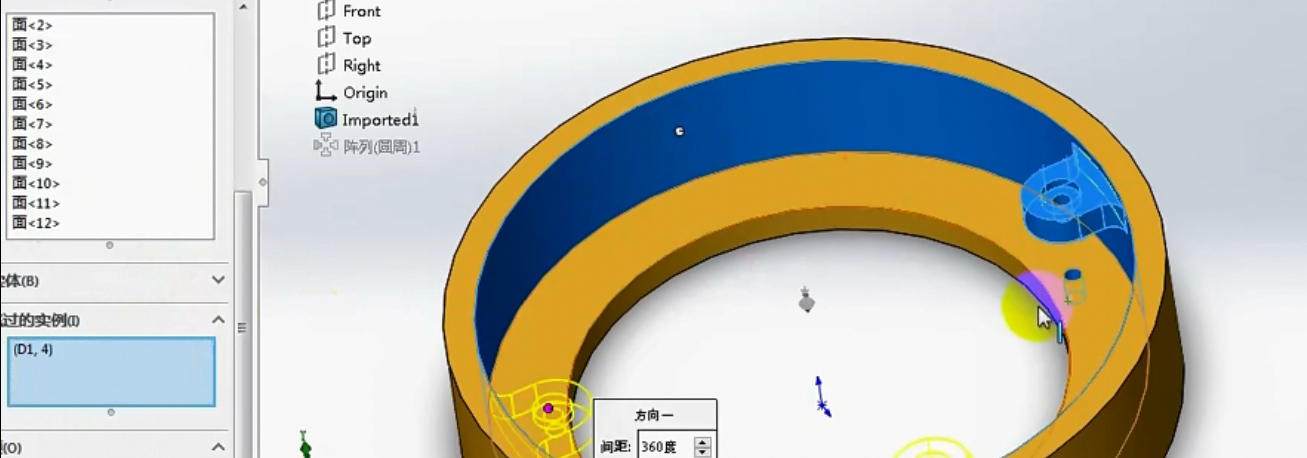

同樣,在“圓周陣列”的設計樹里面,也是有可跳過實例的,將不想要的實例進行點選去除



以上便是SOLIDWORKS圓周陣列的相關培訓教程學習,感興趣的同學可以聯系微辰三維為您提供更深入的培訓服務,趕緊打開軟件進行實操練習吧!
