SOLIDWORKS工程圖操作步驟

一、環境篇

和零件、裝配體一樣,SOLIDWORKS 在工程圖中也有著多種不同的作業環境,通過指定的設置方法,可以將工程圖的環境進行相應變更,以滿足不同的工作需求。

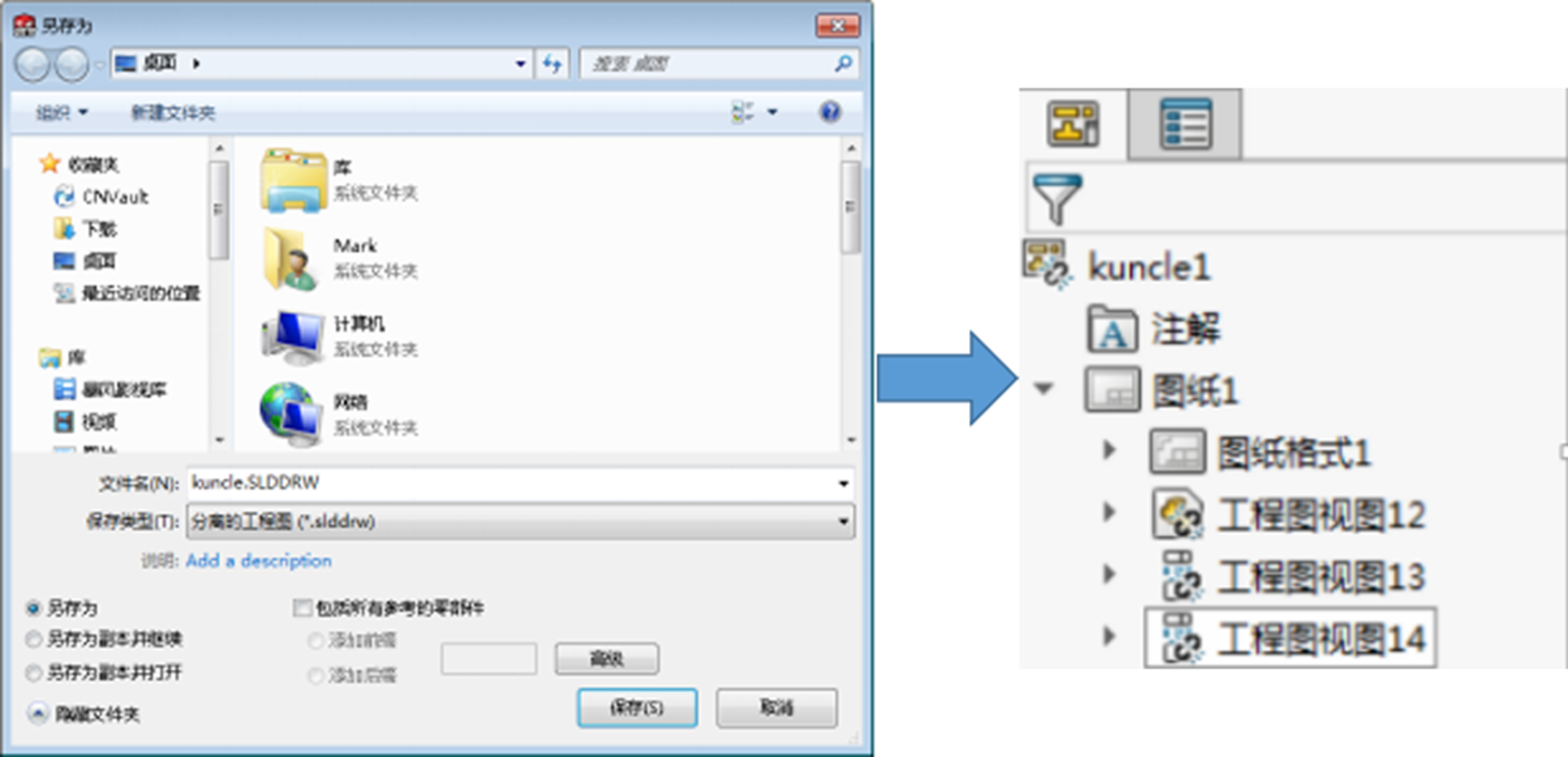

1、分離的工程圖

我們可以將普通的工程圖另存為分離的工程圖,那么它有什么作用呢?


簡單來說,設計分離工程圖讓您無需將模型文件裝入內存,甚至無需存在模型文件,即可打開工程圖并進行操作,大大的方便了后續的操作。

 SOLIDWORKS工程圖

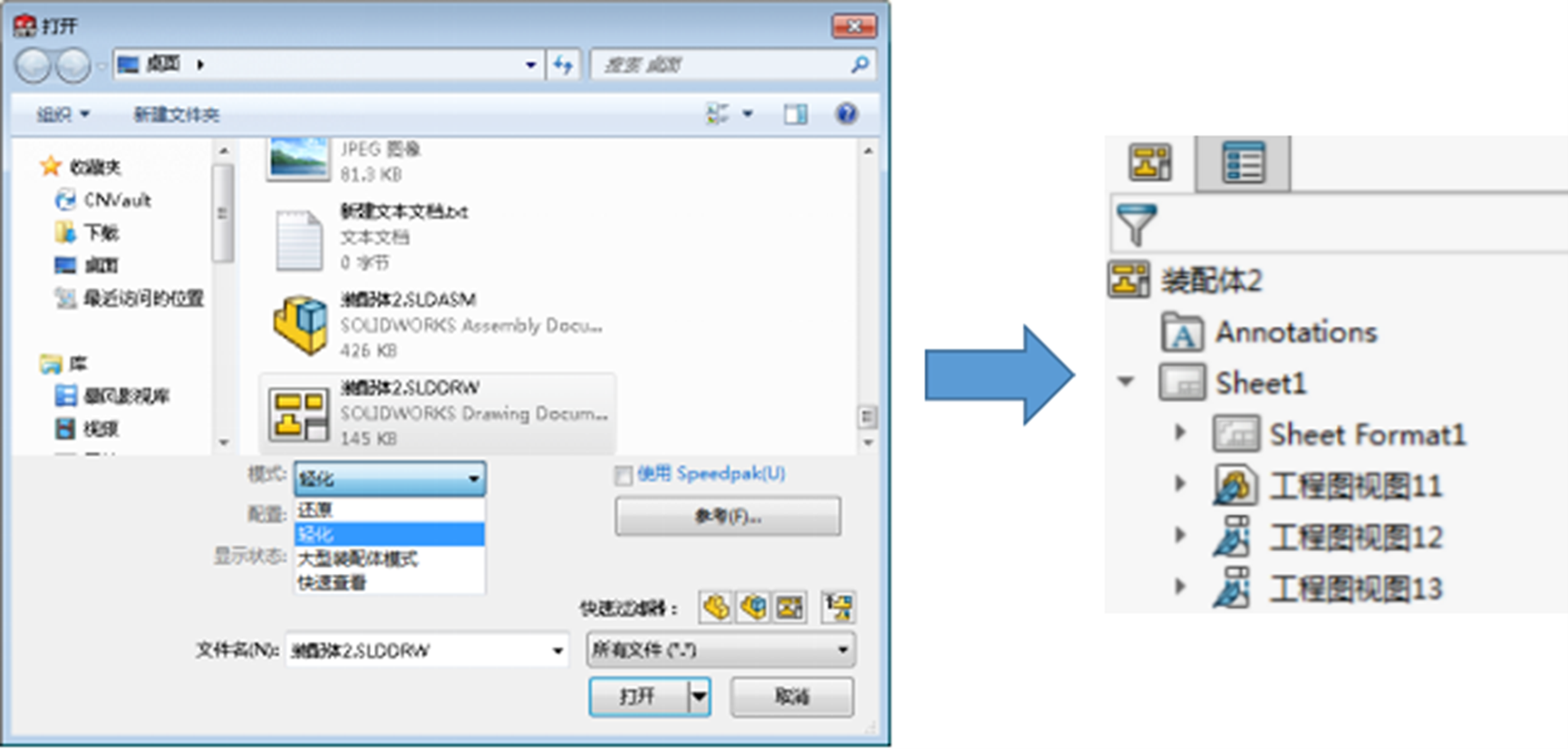

2、輕化

在工程圖中,為了更快更方便的查看圖紙,我們可以用輕化模式打開工程圖,類似于大型裝配體中所使用到的輕化功能。默認情況下,大多數裝配體工程圖以輕化模式打開,因此只有部分模型數據裝入內存,其余的模型數據將根據需要裝入。

 SOLIDWORKS工程圖輕化

3、修改 SOLIDWORKS 默認設置

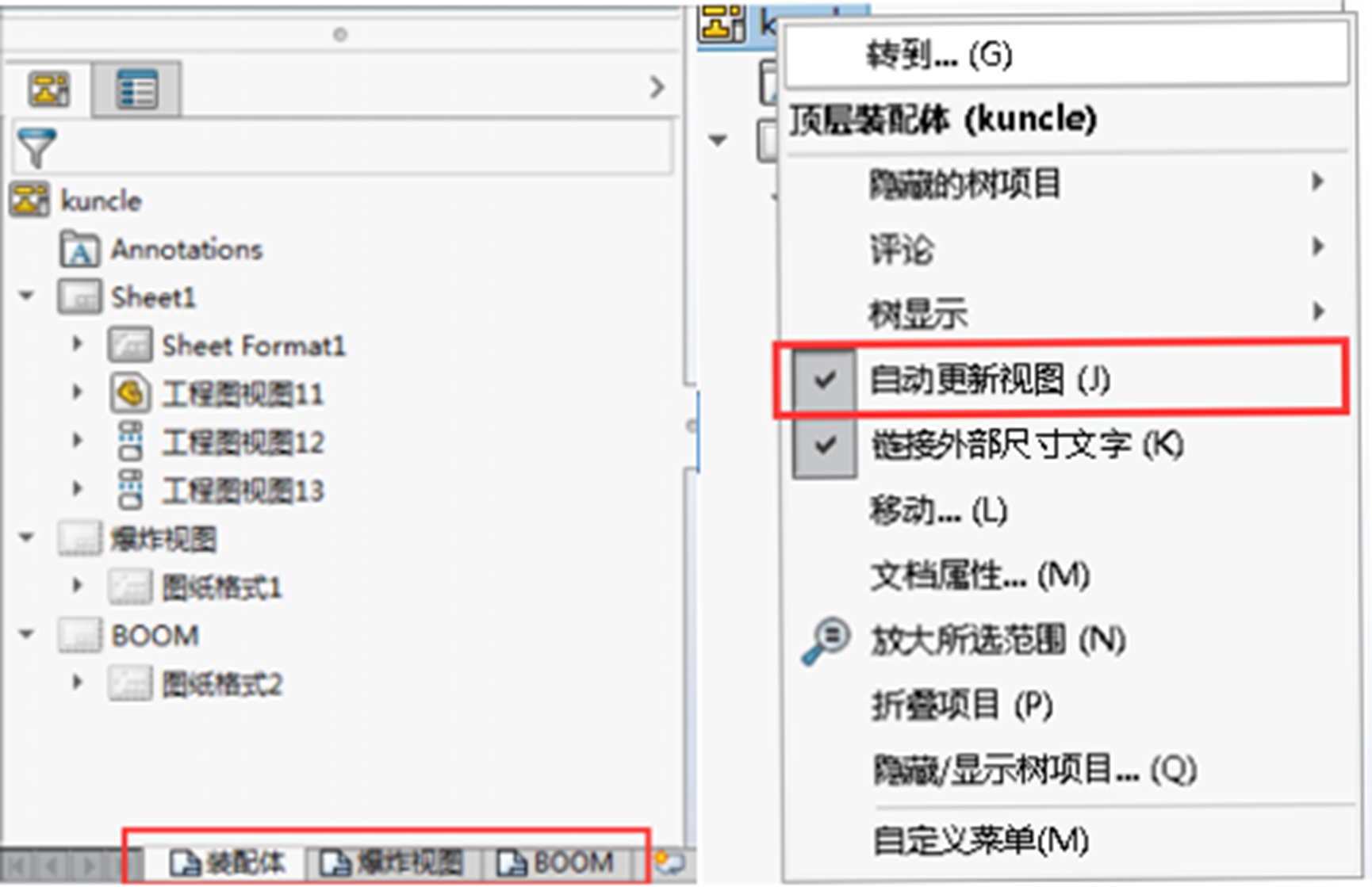

對于工程圖來說,有多種方式可以改善工程圖環境,提高工作效率。更簡單的方法就是采用多圖頁的方式,以簡化單張圖紙的復雜度?;蛘邔⒐こ虉D“自動更新視圖”關閉。

 修改SOLIDWORKS 默認設置

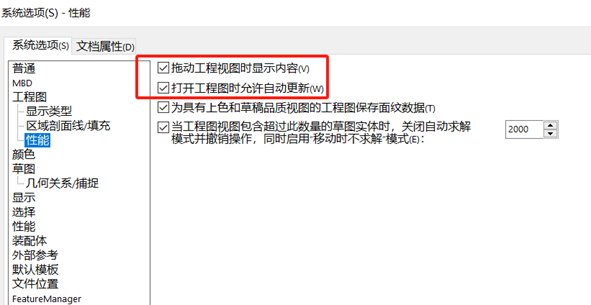

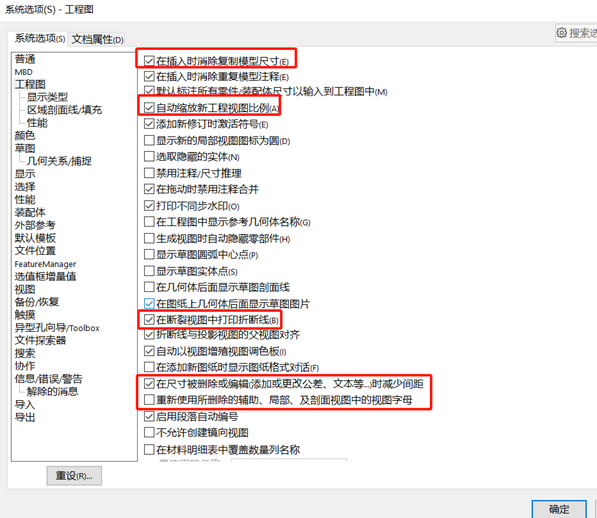

其次,我們可以將 SOLIDWORKS 的一些默認設置修改,以提高軟件的運行速度。比如關掉以下幾個選項:在插入時消除復制模型尺寸,自動縮放新工程圖視圖比例,在斷裂視圖中打印折斷線,在尺寸被刪除或編輯時減少間距,重新使用所刪除的輔助、局部、及剖面視圖中的視圖字母,拖動工程圖視圖時顯示內容,打開工程圖時允許自動更新。

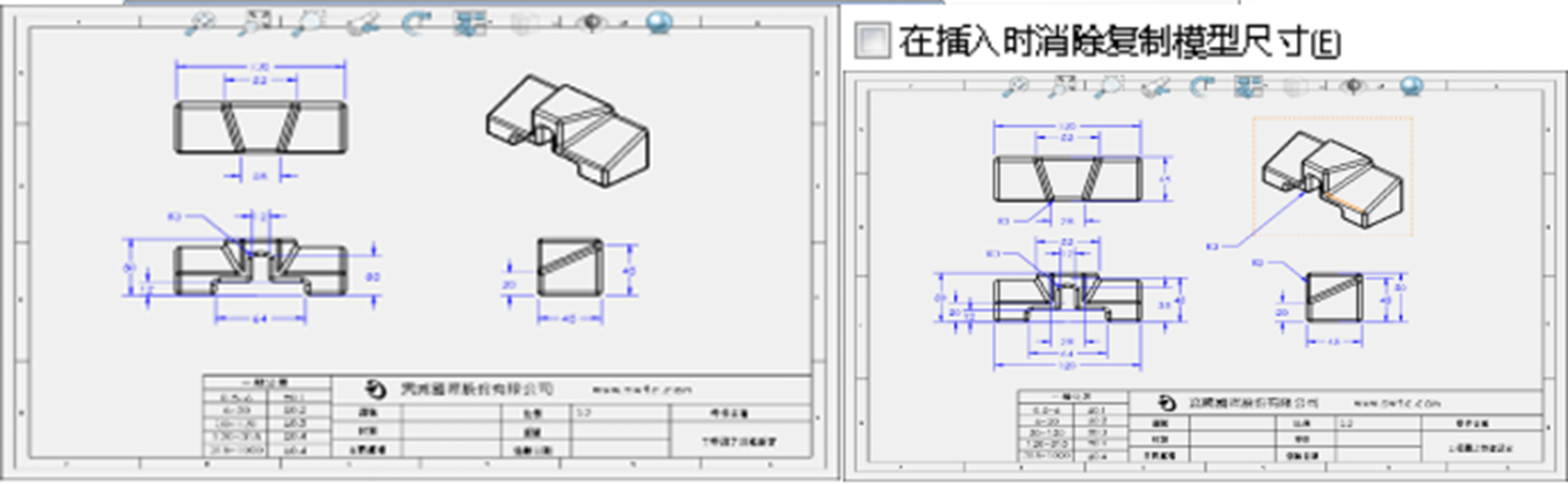

4、在插入時消除復制模型尺寸

當我們將“在插入時消除復制模型尺寸”這個功能開啟時(系統預設),模型尺寸被插入工程圖時重復的尺寸不會被插入。

 SOLIDWORKS工程圖在插入時消除復制模型尺寸

我們還可以將“在尺寸被刪除或編輯時減少間距”功能開啟。當刪除尺寸或從尺寸中移除文字時,會自動重新調整所剩尺寸間的間距。

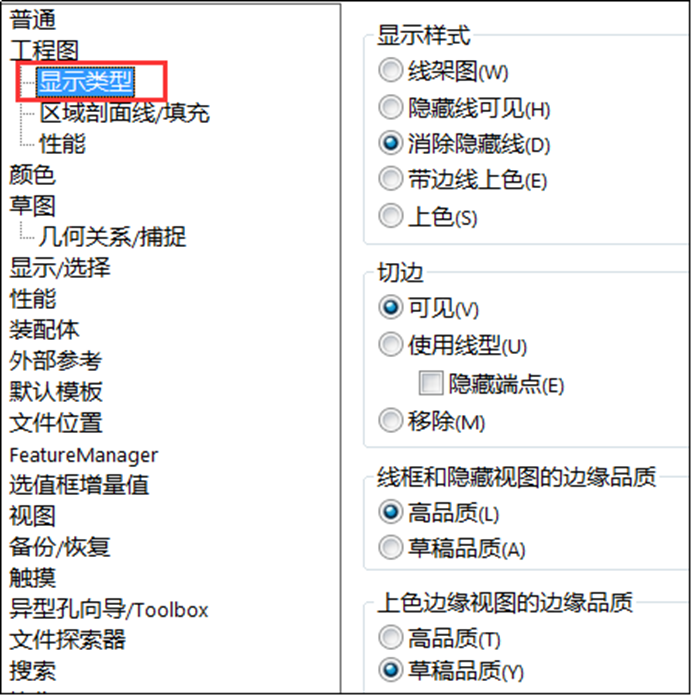

5、顯示類型

我們可以將插入到工程圖的零件的顯示類型進行修改,具體如下:

1) 顯示樣式

2) 切邊樣式

3) 線框和隱藏視圖的邊緣品質

4) 上色邊緣視圖的邊緣品質

 SOLIDWORKS工程圖顯示類型

SOLIDWORKS工程圖

 顯示樣式:指定零件或裝配體在工程圖中出現的方式。

 SOLIDWORKS工程圖顯示樣式

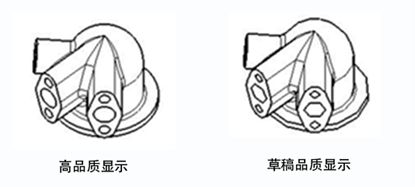

上色邊緣視圖的邊緣品質:

高品質—模型還原,用于高精度。

草稿品質—模型為輕化,用來加快大型裝配體的性能。

二、如何自定義工程圖圖層



在使用二維軟件繪圖時,大多數工程師會對不同類型的線條使用不同的線型、線條粗細、顏色,以便于區分。那么如何在 SOLIDWORKS 的工程圖中將顏色界定為我們所需要的呢?


要實現可以長期使用的自定義工程圖圖層,我們需要先建立所需的圖層,經過設置之后,將其保存為模板,添加至文件路徑下,即可實現工程圖圖層的自定義。

詳細步驟如下:

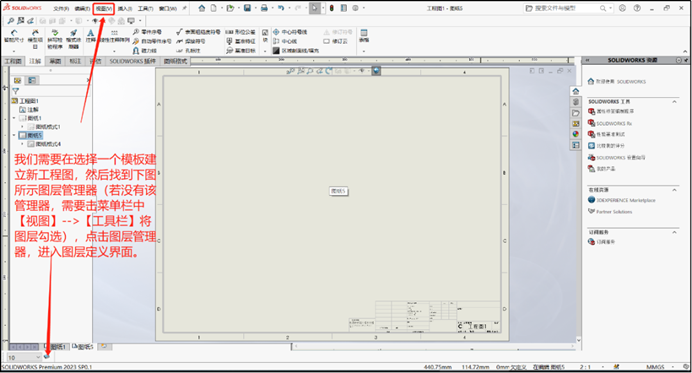

1、選擇一個模板建立新工程圖,然后找到下圖所示的圖層管理器(若沒有該管理器,需要點擊菜單欄中【視圖】→【工具欄】將圖層勾選),點擊圖層管理器,進入圖層定義界面。

 SOLIDWORKS工程圖視圖

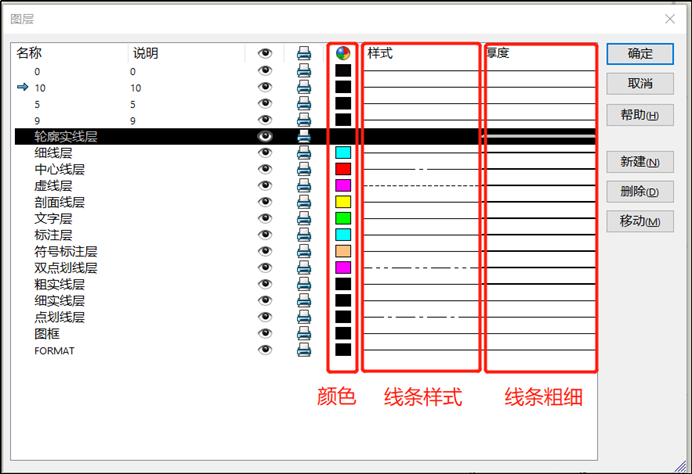

2、在圖層管理器中建立或修改我們需要的線型樣式、粗細及顏色,對于已有圖層,我們也可以對其進行更改。

 SOLIDWORKS工程圖輪廓實線層

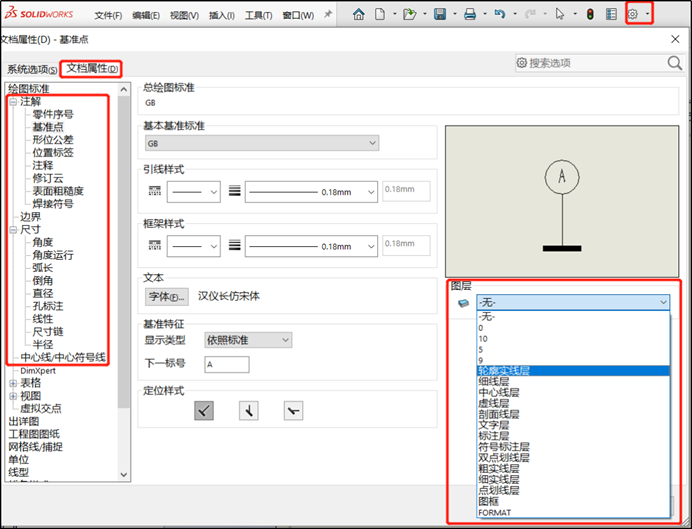

3、圖層創建完成后,選擇【文檔屬性】中對相應的注解與尺寸-指定相應圖層。

 SOLIDWORKS工程圖文檔屬性

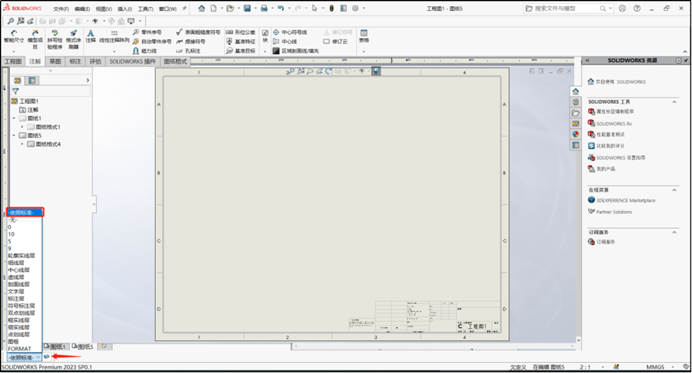

 4、接下來是重要的步驟:將圖層設置為“依照標準”,之后軟件會顯示出對應層。

 SOLIDWORKS工程圖依照標準

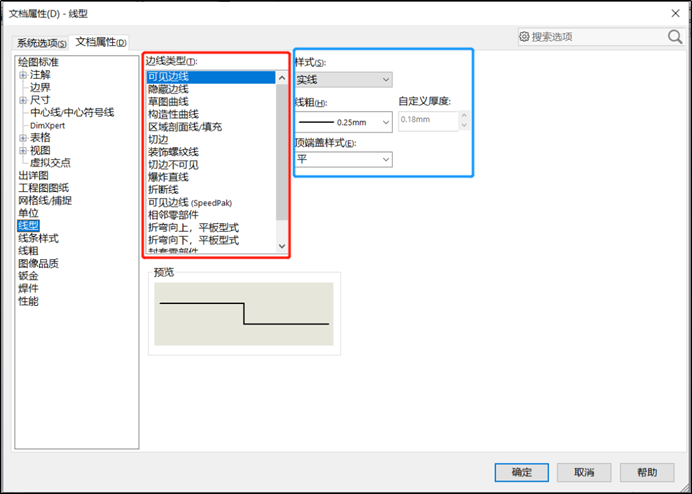

補充:線型也可以在文檔屬性中設置,在默認情況下,SOLIDWORKS 會根據工程圖模板所選擇的標準進行設定。因此,我們選擇了某一項標準之后,一般不需要做改動。

 SOLIDWORKS工程圖進行設定

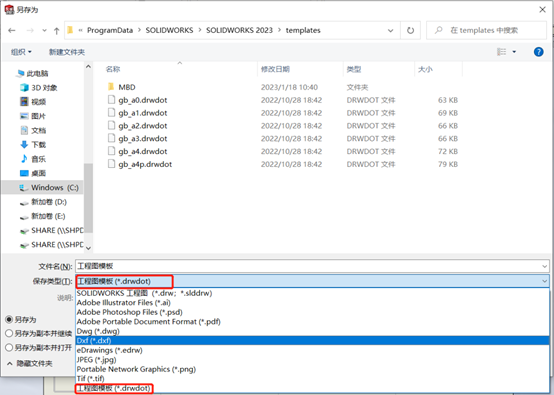

5、以上的設置,我們都是在文檔屬性中去完成的。因此,為了方便我們后續能繼續使用上述內容,需要將此文檔另存為模板。

 SOLIDWORKS工程圖另存為模版
