SOLIDWORKS掃描切除步驟
以下內容僅用于SOLIDWORKS學習交流

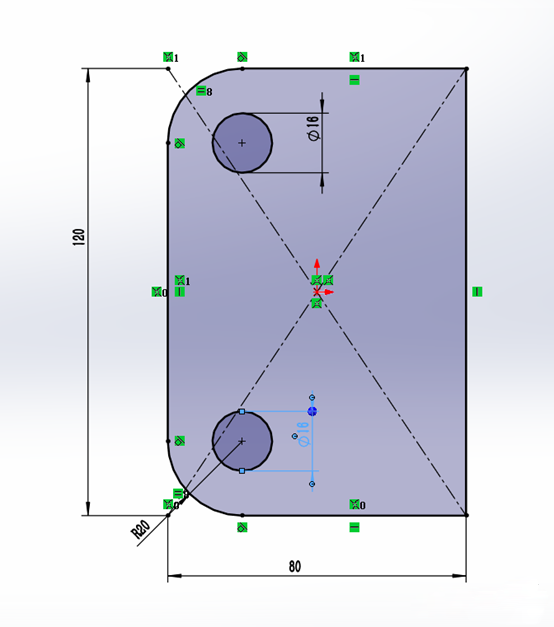

1.選擇上視基準面->繪制如圖所示的草圖

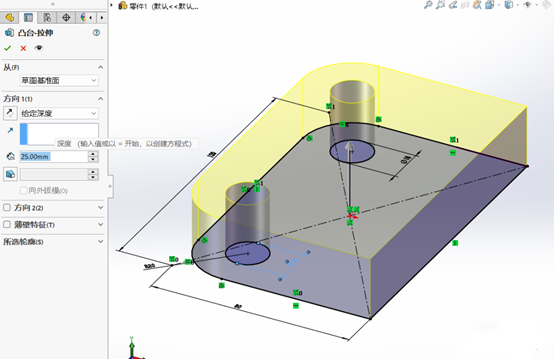

2.選擇特征->凸臺拉伸->設置拉伸深度為：25mm

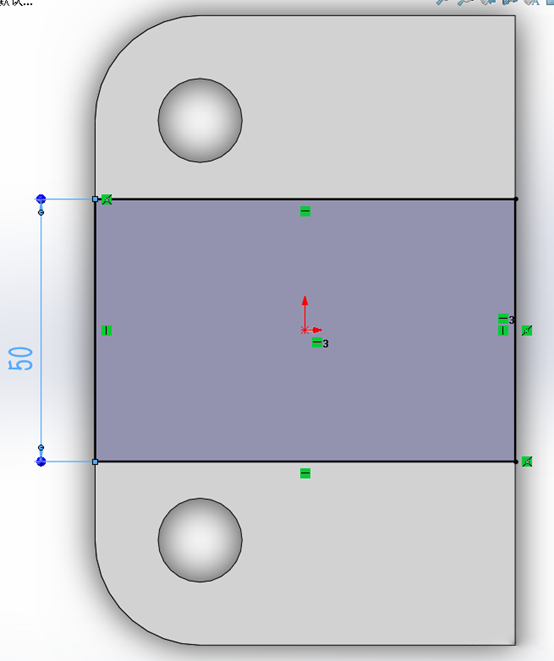

3.繪制如圖所示的草圖

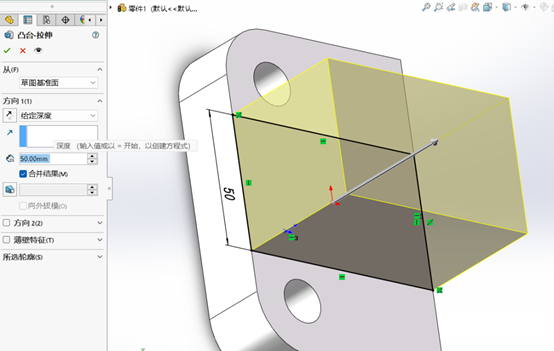

4.選擇特征->凸臺拉伸->設置深度為：50mm

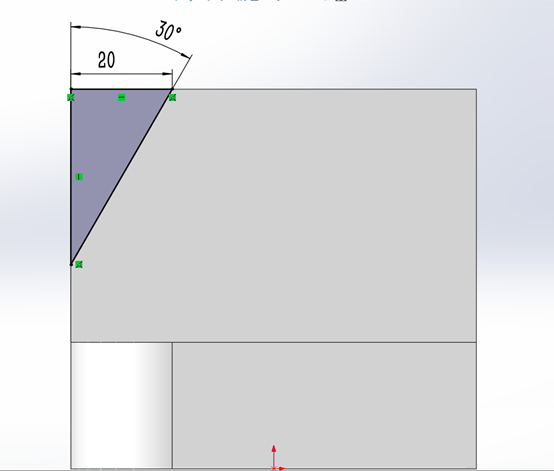

5.繪制如圖所示的草圖

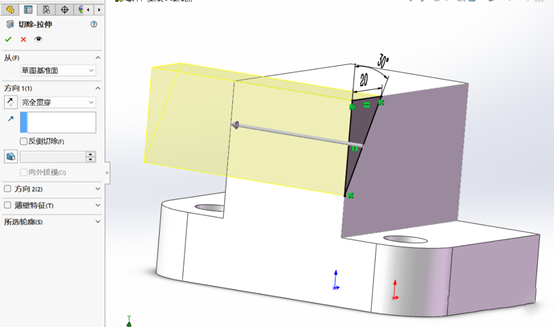

6.選擇特征->切除拉伸->完全貫穿
7.繪制如圖所示的一條草圖線->此線的端點在圖形邊線的中點處

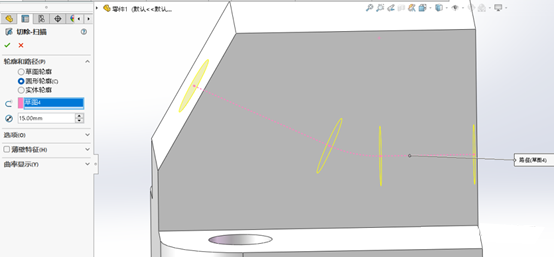

8.選擇特征->切除掃描->輪廓選擇圓形輪廓

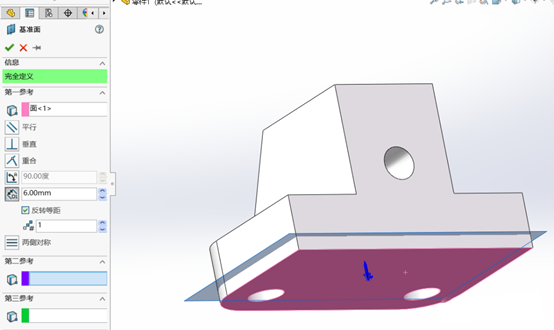

9.選擇特征->基準面->新建基準面如圖所示

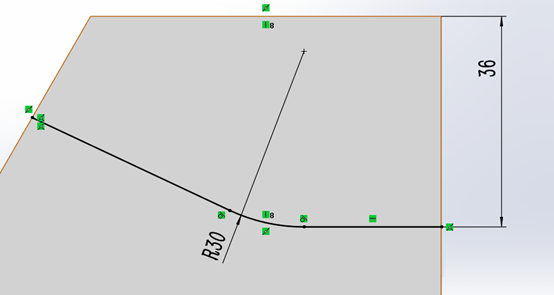

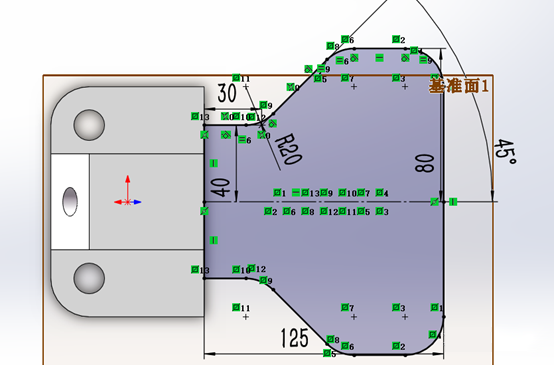

10.在新建基準面上繪制如圖所示的草圖

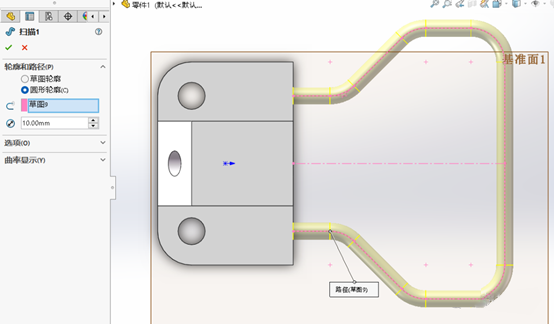

11.選擇特征->掃描->圓形輪廓

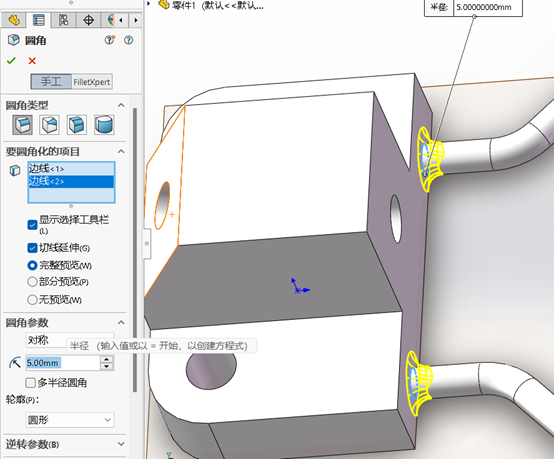

12.選擇特征->圓角

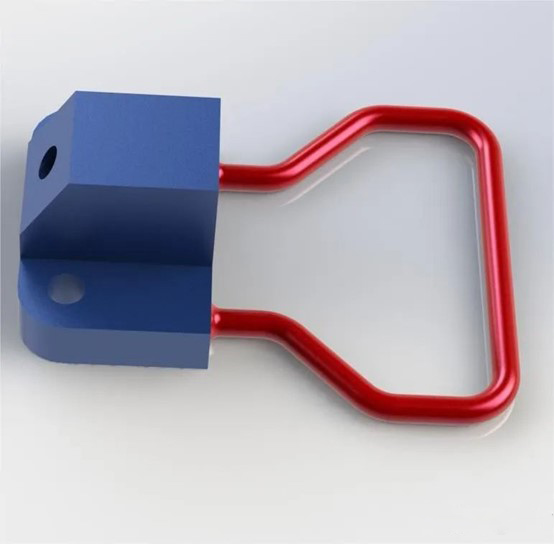

13.對圖形進行渲染
