SOLIDWORKS修改工程圖尺寸的方法

在SOLIDWORKS中，如果更改了三維模型，那么工程圖里面的尺寸是會自動更新的，那么你知道在SOLIDWORKS中，如何在工程圖中修改對應三維模型的尺寸嗎？

我們用SOLIDWORKS創建二維工程圖時，經常會發現某個尺寸不合適而想要更改，通常的做法是打開三維模型，修改對應的尺寸，然后再返回二維工程圖，此時對應的尺寸就自動變?yōu)槲蚁胍牧恕?/p>

用這種方法修改，沒有任何問題。只是稍微麻煩一些罷了，那么還有更簡便的方法嗎？

答案是肯定的，而且還不只一種！

01 覆蓋尺寸

solidworks修改工程圖尺寸

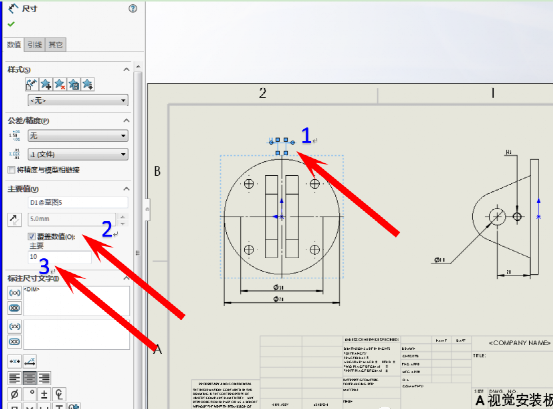

有時為了圖省事，直接在右側的屬性欄里勾選上“覆蓋數值”，然后填上想要的數值就可以了，這樣二維工程圖中的尺寸就變?yōu)槲覀兲钊氲臄?shù)值了。

這種方法快是快了點，但是缺點也十分明顯，這將導致模型的實際尺寸并沒有改變，也就是說二維工程圖與三維模型不再一一對應了，時間長了后，設計人員要是忘記了，很可能會帶來不小的麻煩。

02 通過模型項目創建/修改三維模型

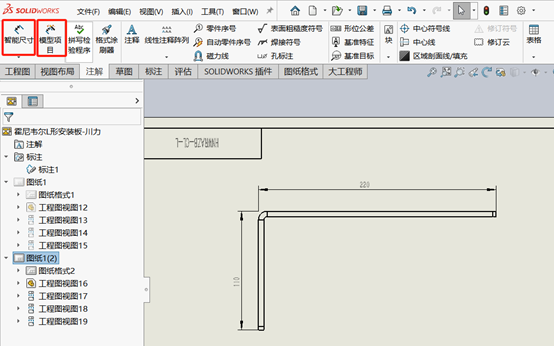

如果想在二維工程圖中更改尺寸的同時使三維模型的尺寸隨之變化，那么我們?cè)诰庉嫻こ虉D的時候就需要注意方式方法了：在工程圖中添加尺寸有兩種方法，一種是智能尺寸，另一種是模型項目。如果通過智能尺寸的方法標注的尺寸是無法雙擊修改的，即便用“覆蓋尺寸”的方式修改了，三維模型的尺寸也不會改變。只有通過“模型項目”創建的尺寸，可以雙擊修改，而且修改后三維模型的尺寸也會隨之改變。因?yàn)橥ㄟ^模型項目創建的尺寸就是我們建模過程中繪制草圖所用到的尺寸，他們之間是相互關聯的，所以是可以更改的。這也提醒我們建模時就要注意了，比如一個長條孔，創建工程圖時是想標注孔中心還是孔的端部距離邊線的距離，建模時就要用相應的尺寸建模，這樣用“模型項目”創建的尺寸就是我們想要的尺寸，可以省去一些修改工程圖的工作了。而通過“智能尺寸”的方法標注的尺寸與三維模型之間的尺寸不是一一對應的，軟件“不知道”修改其中一個尺寸后，三維模型應該怎么改變，所以就不能修改了。

solidworks修改工程圖三維模型
