SOLIDWORKS Simulation中的一般功能

裝配體和多實體零件分析

您可以一次性分析所有裝配體和多實體零件，而非一次僅分析一個零部件。您可以為每個零部件指定不同的材料。有數個命令可供使用以簡化大型裝配體。

接觸條件下的應力分析

SOLIDWORKS Simulation 可讓您將分析接觸零部件作為應力分析的一部分。您可為相觸或彼此間有縫隙的面指派零部件或局部接觸條件。接觸分析支持摩擦與大型位移選項。

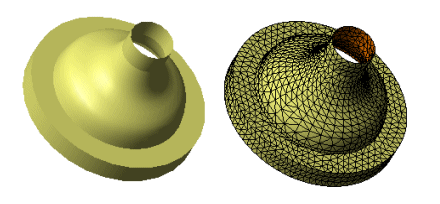

鈑金薄壁零件與裝配體的殼體模型化

SOLIDWORKS Simulation 分析鈑金與薄壁零件效率更高。當厚度變小時，模型化零件需要大量單元，SimulationXpress 可能無法解決此問題。 SOLIDWORKS Simulation 使用少量殼體單元代替大量四面體單元來網格化薄壁零件。殼體單元本質上非常適合于模型化這些零件。當厚度變小時，其功效也不會減弱。

使用橫梁?jiǎn)卧暮讣治?/span>

SOLIDWORKS Simulation 自動從實體幾何體派生橫梁橫斷面，檢測接榫，并應用載荷和約束。

混合單元類型

SOLIDWORKS Simulation 為一個算例中的混合實體、殼體及橫梁?jiǎn)卧峁┻x項。

分析類型

除了在設計分析過程的每個步驟中提供大量的應力分析選項之外，SOLIDWORKS Simulation 還提供以下附加分析類型：

頻率（模態）分析

扭曲分析

熱分析

優化分析

非線性分析

線性動態分析

掉落測試分析

疲勞分析

多個算例

您可以生成描述可能情形的多個算例。復制和拖放之類的工具可以幫助您快速定義可能情形。您可以生成的算例類型數目不受限制。

參數分析輸入與分析表格算例

SOLIDWORKS Simulation 可讓您定義參數與表達式，以定義用于分析的輸入。類似于使用設計表定義 SOLIDWORKS 中的配置，SOLIDWORKS Simulation 使用分析表定義分析表格算例。這樣，您就可以繪制各分析表格集的相關結果。

檢測趨勢

趨勢跟蹤器可以幫助您從靜態算例的不同迭代所產生的結果中測出趨勢。結果以將基準與隨后迭代相比較的方式提供。

Simulation 顧問

與 SimulationXpress 向?qū)ь愃疲斯ぞ邔⒅笇?dǎo)您逐步完成仿真過程并為您提供結果解析。通過回答一系列問題，Simulation 顧問可收集所需的數據，決定適當?shù)乃憷愋?，自?dòng)生成算例，并驅動界面。

傳感器

Simulation 傳感器與 SOLIDWORKS 合成，可讓您跟蹤一個或多個算例中的 Simulation 的結果。您可設定音頻和視頻提醒將跟蹤值與預定義的閾值相比較。傳感器可為接頭、應力、應變、位移、接頭力、自由實體力、熱力結果、速度以及加速度跟蹤安全系數數據。
